ZQ3040×13搖臂鉆床為機械搖臂鉆床,手動鎖緊,手動變速,操作比較繁瑣,適用于鉆小孔,車間維修用等行業,主軸正反轉,停車,空擋均一個手柄操作,它具有性能完善、方便、易于維修、精度高、剛性好、壽命長等優點。ZQ3040X13機械搖臂鉆有單立柱和雙立柱之分，從字面上理解，單立柱搖臂鉆床的立柱是單層的，雙立柱搖臂鉆床的立柱是雙層的。具體來說，單立柱搖臂鉆床只有一個立柱，當搖臂轉動的時候也不會與立柱發生直接摩擦，因而在轉動的時候會比較費力一點。雙立柱搖臂鉆床是由內衛兩根立柱組合成的，內外立柱之間有軸承，外立柱與搖臂上又都有鍵槽，這樣就很大程度的降低了與立柱間的摩擦，故而在轉動時不那么費勁。
ZQ3040x13搖臂鉆床運動形式：
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動。
（2）進給運動為主軸的縱向進給。
ZQ3040X13機械搖臂鉆床技術參數
|
型號
|
單位
|
ZQ3040×13
|
|
很大鉆孔直徑
|
mm
|
鑄鐵40 鋼件32
|
|
主軸中心至立柱母線
|
mm
|
1300~360
|
|
主軸箱水平移動距離
|
mm
|
950
|
|
主軸端面至底座工作面
|
mm
|
1050~260
|
|
主軸行程
|
mm
|
220
|
|
主軸圓錐孔
|
|
莫氏4號
|
|
主軸轉速(6級)
|
r/min
|
75、135、240、350、590、1100
|
|
主軸進給量3級
|
n
|
0.10 0.16 0.25
|
|
搖臂回轉角度
|
。
|
360
|
|
主電機功率
|
kw
|
2.2
|
|
升降電機功率
|
kw
|
1.1
|
|
重量
|
Kg
|
1500
|
|
主機外形尺寸(長×寬×高)
|
mm
|
1800×820×2380
|
Zq3040x13機械搖臂鉆床結構組成：
機械40搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
搖臂鉆床的工作原理：當鉆床進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：1.搖臂鉆床的主運動為主軸的旋轉運動2.進給運動為主軸的縱向進給3.輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、主軸正反轉,停車(制動),變速、空檔等動作,用一個手柄控制,操縱更為輕便快捷。
3、主軸箱、搖臂、內外柱采用手動鎖緊機構,夾緊可靠。
4、6-12級主軸轉速與進給可選配出經濟高效的切削。
5、搖臂導軌,外柱圓表面,主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理,可長期保持機床精度的穩定性,延長了使用壽命。
6、在結構設計方面和在制造過程中,采取了有效措施,使得機床的精度持久性和整機的使用壽命均為加大延長。

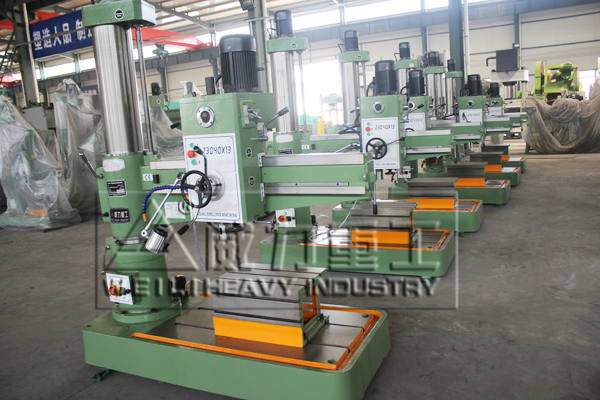

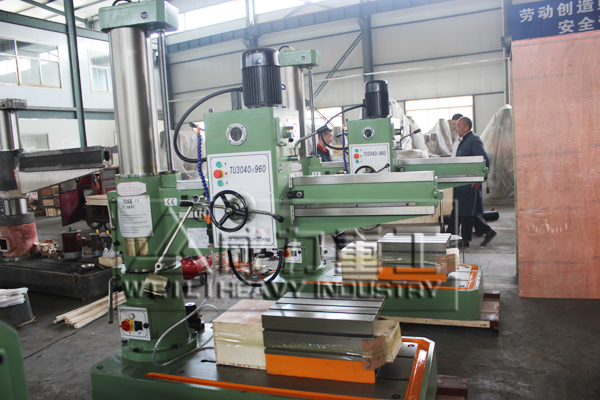

機械40搖臂鉆床車間現貨
ZQ3040X13搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
