滕州ZQ3050X16搖臂鉆床采用機械鎖緊及變速，簡單直接，操作更快速更直觀，本機最大鉆孔直徑50mm,臂長1.6米。可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。
滕州ZQ3050X16機械搖臂鉆床產品優勢：
1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑。
2.立柱安全鎖緊，傳統一般都是立柱鎖緊，不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪：耐磨、硬度高.
5.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
ZQ3050X16機械搖臂鉆床技術參數
|
規格與參數
|
ZQ3050X16
|
|
很大鉆孔直徑
|
50
|
|
主軸中凡線至立柱母線距離
|
350-1600
|
|
主軸端面至底座工作面距離
|
320-1220
|
|
主軸行程
|
315
|
|
主軸錐孔(莫氏)
|
5#
|
|
主軸轉速范圍
|
25-2000
|
|
主軸轉速級數
|
16
|
|
主軸進給量范圍
|
0.04-3.20
|
|
主軸進給量級數
|
16
|
|
工作臺尺寸
|
<500X630
|
|
主軸水平移動距離
|
1250
|
|
主電機功率
|
4
|
|
重量
|
3500
|
|
機床外型尺寸(長寬高)
|
2500X1070X2840
|
Zq3050x16機械搖臂鉆床結構組成：
機械50搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
搖臂鉆床的工作原理：當鉆床進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：1.搖臂鉆床的主運動為主軸的旋轉運動2.進給運動為主軸的縱向進給3.輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

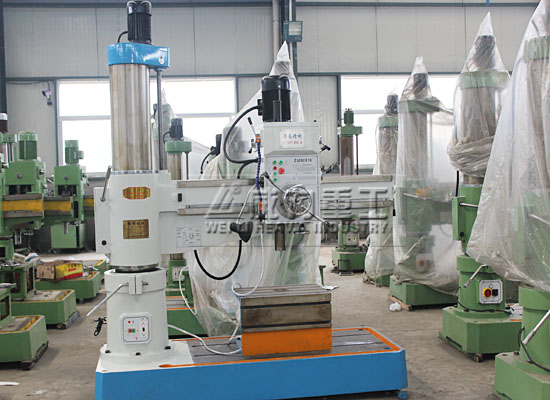

ZQ3050X16搖臂鉆床外觀圖

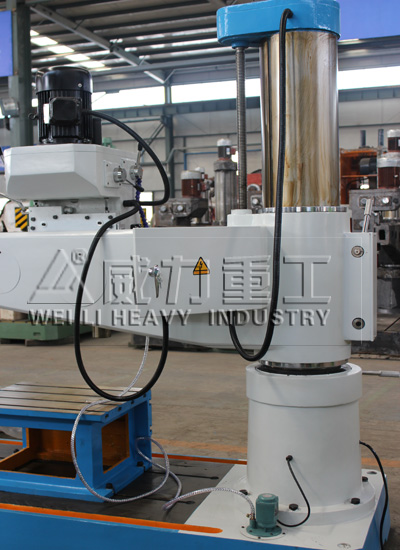

ZQ3050X16搖臂鉆床后視圖

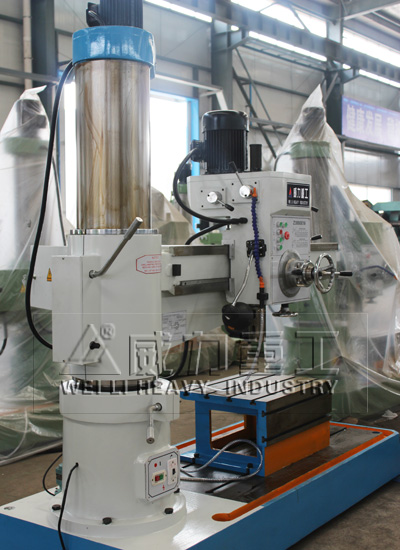

機械50搖臂鉆床立柱細節圖

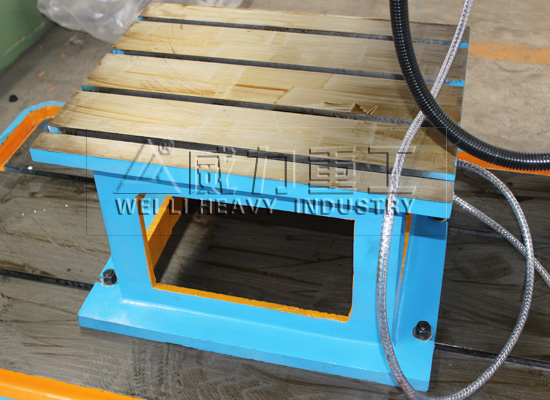

工作臺

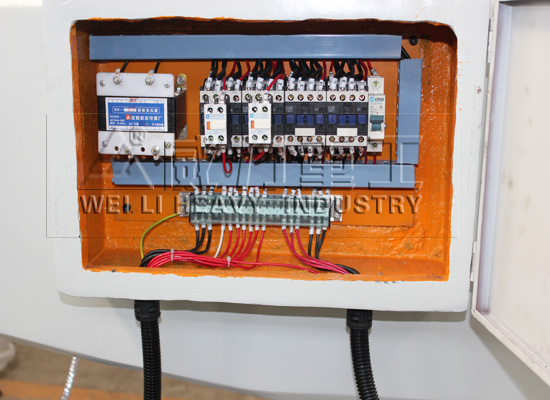

電氣箱

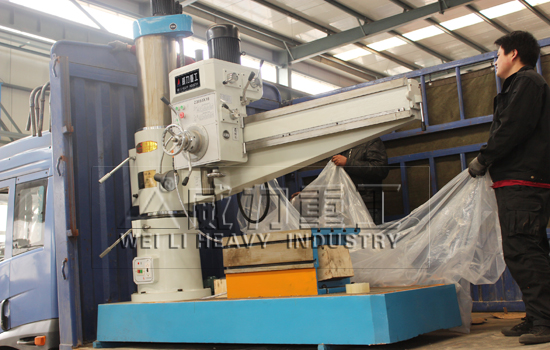

ZQ3050X16搖臂鉆床發貨鄒城
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、主軸正反轉,停車(制動),變速、空檔等動作,用一個手柄控制,操縱更為輕便快捷。
3、主軸箱、搖臂、內外柱采用手動鎖緊機構,夾緊可靠。
4、6-12級主軸轉速與進給可選配出經濟高效的切削。
5、搖臂導軌,外柱圓表面,主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理,可長期保持機床精度的穩定性,延長了使用壽命。
6、在結構設計方面和在制造過程中,采取了有效措施,使得機床的精度持久性和整機的使用壽命均為加大延長。
ZQ3050X16搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
