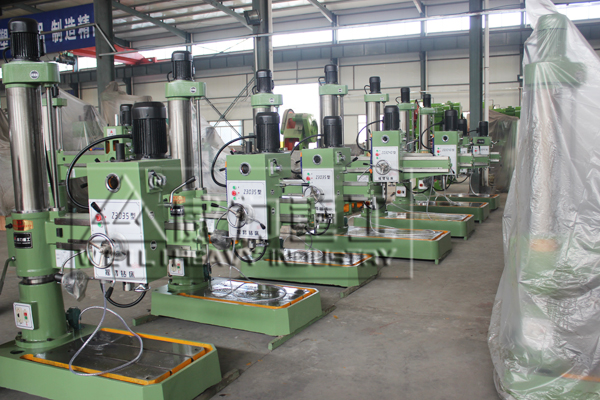

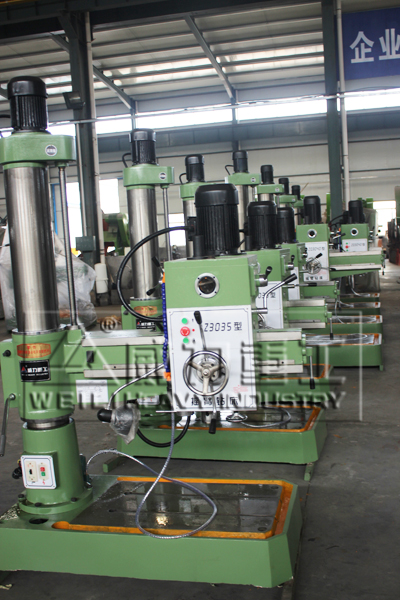

ZQ3035X10機械搖臂鉆床
ZQ3035X10搖臂鉆床是一款立柱、搖臂、主軸箱三位均需人力鎖緊,手動齒輪調速,自動進刀,電動升降的一款機械搖臂鉆床，本機主要用于對中、小型零件進行鉆孔、擴孔、锪孔、鉸孔、锪平面和攻螺紋等工作。
ZQ3035X10機械搖臂鉆床技術參數
|
型號 |
單位 |
ZQ3035×10 |
|
很大鉆孔直徑 |
mm |
鑄鐵35 鋼件30 |
|
主軸中心至立柱母線 |
mm |
900~360 |
|
主軸箱水平移動距離 |
mm |
550 |
|
主軸端面至底座工作面 |
mm |
1000~260 |
|
主軸行程 |
mm |
200 |
|
主軸圓錐孔 |
|
莫氏4號 |
|
主軸轉速(6級) |
r/min |
75、130、240、 380、660、1200 |
|
主軸進給量3級 |
n |
0.10 0.16 0.25 |
|
搖臂回轉角度 |
。 |
360 |
|
主電機功率 |
kw |
2.2 |
|
升降電機功率 |
kw |
0.75 |
|
重量 |
Kg |
1100 |
|
主機外形尺寸(長×寬×高) |
mm |
1450x700x2050 |
Zq3035x10機械搖臂鉆床結構組成：
機械32搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，電動夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
ZQ3035X10搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
山東威力重工機床有限公司是滕州市政府重點扶持企業，公司主要生產ZQ3032搖臂鉆床、ZQ3032搖臂鉆床、ZQ3040搖臂鉆床、ZQ3040X13搖臂鉆床、ZQ3040X13搖臂鉆床(雙柱)、Z3050X16搖臂鉆床、ZQ3040x10搖臂鉆床、ZQ3040機械搖臂鉆床、Z3063X20搖臂鉆床、Z3080X25液壓搖臂鉆床等設備，是魯南地區規模較大的搖臂鉆床制造骨干企業。搖臂鉆床價格歡迎咨詢山東威力重工銷售部袁經理。
