3040搖臂鉆床_Z3040X10機械搖臂鉆床
Z3040×10機械搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。本機加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。山東威力重工3040搖臂鉆床廠家直銷詳情咨詢袁經理18306370829（同微信號）

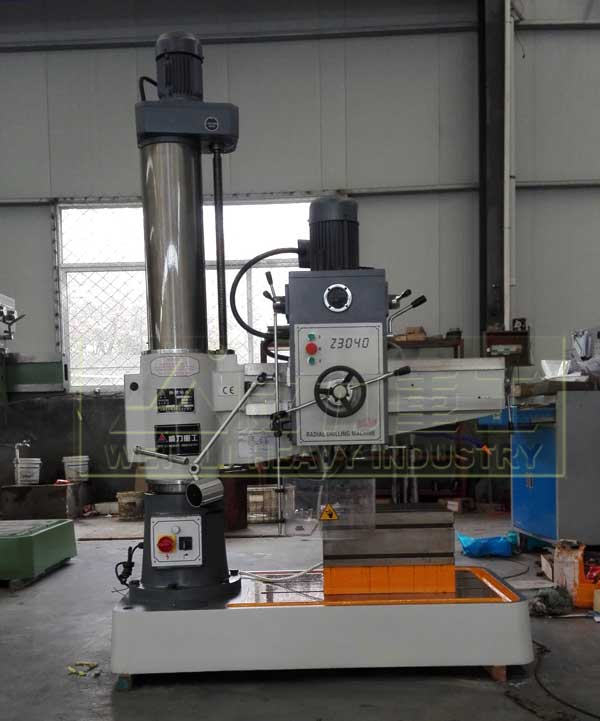

zq3040x10機械搖臂鉆床

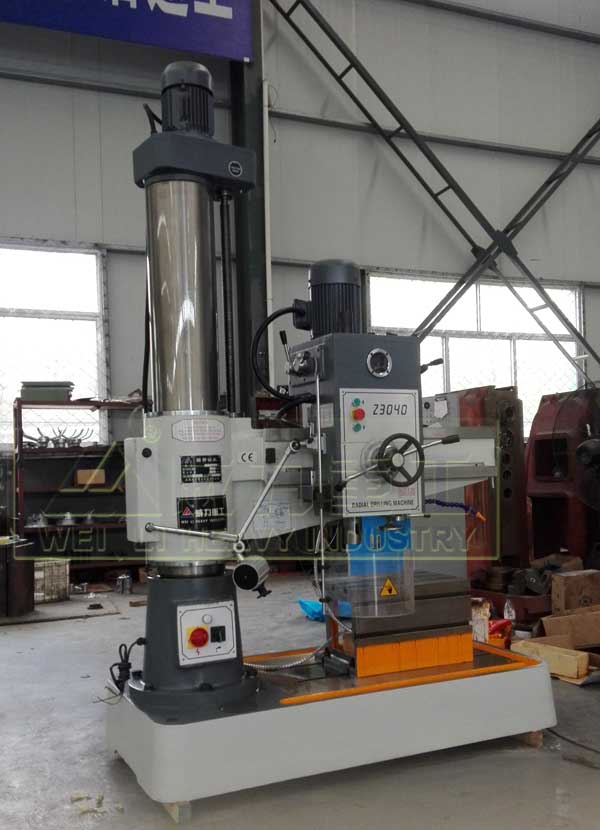

3040x10搖臂鉆床
Z3040*10機械搖臂鉆床特點性能：
1.雙立柱設計，使搖臂更輕巧，便捷!工作效率大大提高。
2.操縱系統集中在主軸箱上，變速靈活、方便。
3.進給機械電器雙保險，安全，避免誤操作。
4.基礎大件采用優質材料成型鑄造，經時效處理后，用高精度機床加工，具有極高精度。
5.各導軌面均經淬硬處理，主軸采用氮化處理，延長使用壽命。
6.一個手把調節正反轉，攻絲更加方便快捷!
7.搖臂導軌加寬未定性更好。
8.進給渦輪自動潤滑。

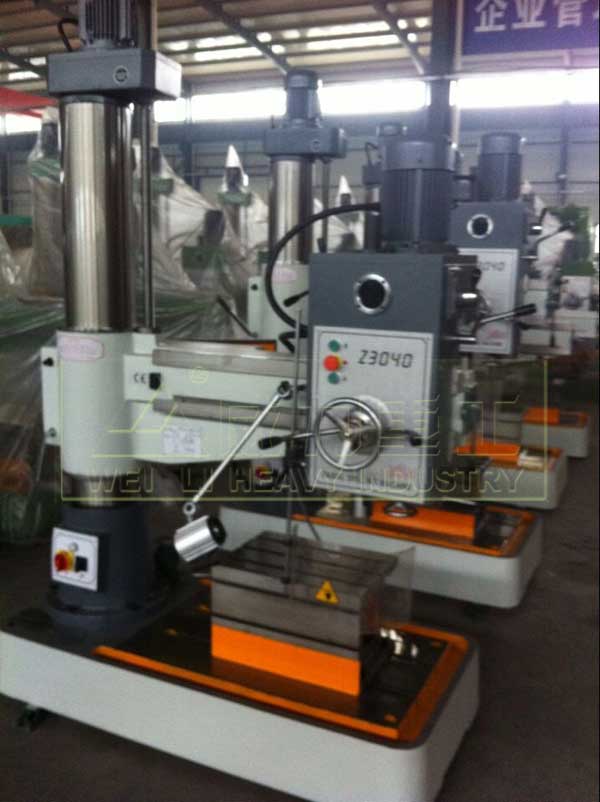

z3040x10搖臂鉆床車間實物圖
Z3040X10機械搖臂鉆床主要技術參數
|
主要技術參數 |
ZQ3040X10 |
|
鉆孔**大直徑mm |
鑄鐵40，鋼材32 |
|
主軸端面至工作臺距離mm |
260-1000 |
|
主軸中心距立柱母線距離mm |
360-1000 |
|
主軸行程mm |
200 |
|
主軸錐孔(莫氏) |
4 |
|
主軸轉速范圍r.p.m |
75.130.240.380.660.1200 |
|
主軸轉速級數 |
6 |
|
搖臂進給量范圍r.p.m |
0.1-0.25 |
|
主軸進給量級數 |
3 |
|
搖臂回轉角度 |
360 |
|
主電機功率KW |
2.2 |
|
機床重量KG |
1500 |
|
外形尺寸mm |
1500x705x220 |
Z3040X10機械搖臂鉆床電器原理圖

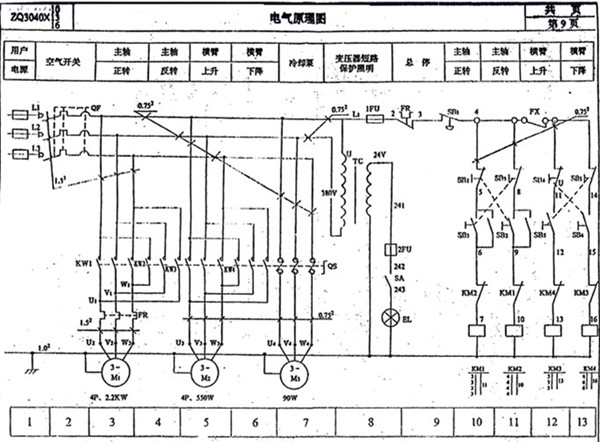

zq3040x10機械搖臂鉆床電氣原理圖
ZQ3040*10搖臂鉆床說明書（電氣原理圖）是對設備整體電路情況的說明，對于設備平時的電路故障具有很好的參考價值。
