Z3040雙立柱搖臂鉆床

　　Z3040雙立柱搖臂鉆床



　　Z3040雙立柱搖臂鉆床顧名思義就是有兩個立柱。搖臂帶動外立柱通過軸承沿內立柱旋轉，均衡該變了單立柱搖臂旋轉的方式，避免了單立柱搖臂鉆在旋轉搖臂工作的時候沉重的現象。Z3040A雙立柱搖臂鉆床較Z3040單立柱搖臂鉆床旋轉阻力小、靈活方便。



　　雙立柱搖臂鉆床的結構主要有：底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。雙立柱搖臂鉆床內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360°，搖臂的一端為套筒，套在外立柱上做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。

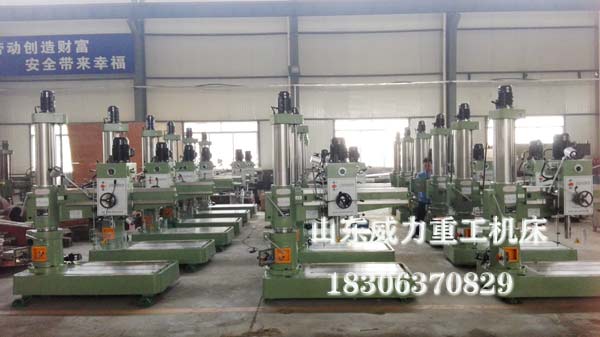

　　Z3040雙立柱搖臂鉆床車間實物圖展示：

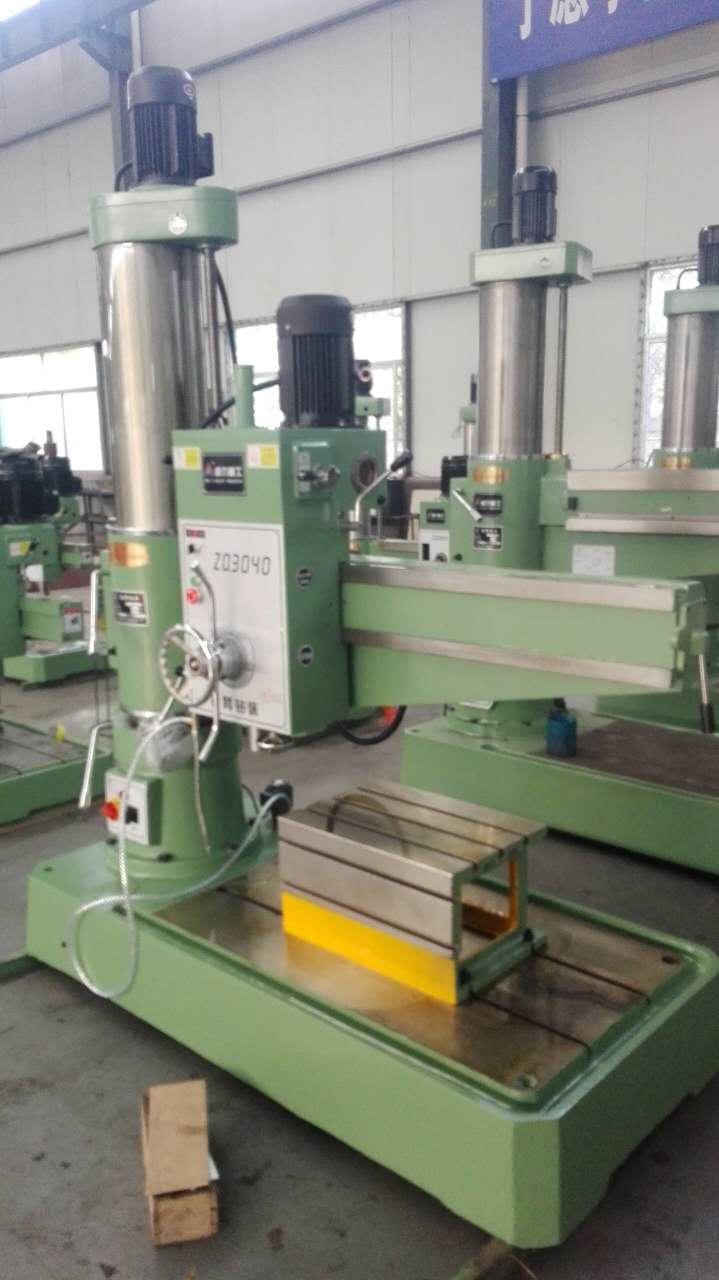

Z3040雙立柱搖臂鉆床

3040雙立柱搖臂鉆床車間實物圖

3040搖臂鉆床車間現貨圖

　　Z3040雙立柱搖臂鉆床主要技術參數：



　　Z3040雙立柱搖臂鉆床性能特點：



　　●、雙立柱設計，使搖臂更輕巧，便捷！工作效率大大起高；



　　●、操縱系統集中在主軸箱上，變速靈活、方便、進給機械電器雙保險，安全。避免誤操作；



　　●、基礎大件采用優質材料成型鑄造，經時效處理后，用高精度機床加工，具有極高精度；



　　●、各導軌面均經淬硬處理，主軸采用氮化處理，延長使用壽命；



　　●、主軸正反轉采用手把控制，鉆孔，攻絲更加方便快捷；



　　●、臂長1.3米，加工范圍更大，更便捷；



　　●、搖臂導軌加寬未定性更好；



　　●、進給渦輪自動潤滑；

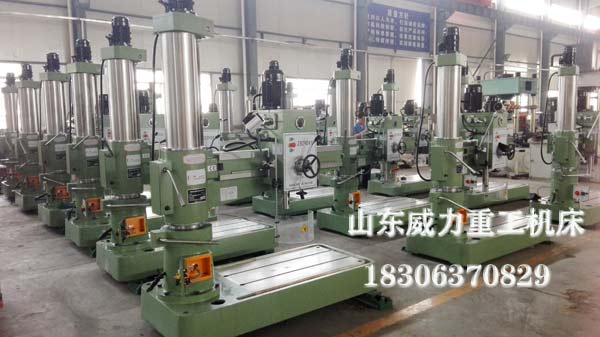

山東威力重工搖臂鉆床車間

　　Z3040雙立柱搖臂鉆床使用注意事項：



　　1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。



　　2．嚴禁戴手套操作，女生發辮應挽在帽子內。



　　3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。



　　4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。



　　5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。



　　6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。



　　7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。



　　8．使用搖臂鉆床時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。



　　9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。



　　10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
