Z3040X13單立柱搖臂鉆床
Z3040X13單立柱搖臂鉆床是一款實用性極強操作靈活方便、廣泛適用于機械加工制作?？蛇M行鉆孔、擴孔、鉸孔、以及在有工藝裝夾的條件下也可進行鏜孔等加工要求，現將其具體圖片、參數以及使用方法作簡要概述。
Z3040X13單立柱搖臂鉆床車間實物圖展示

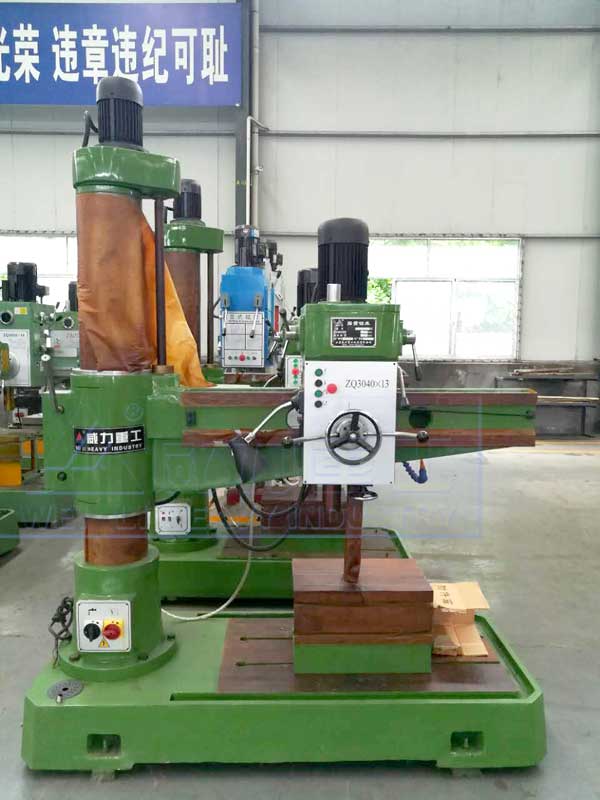

Z3040X13單立柱搖臂鉆床

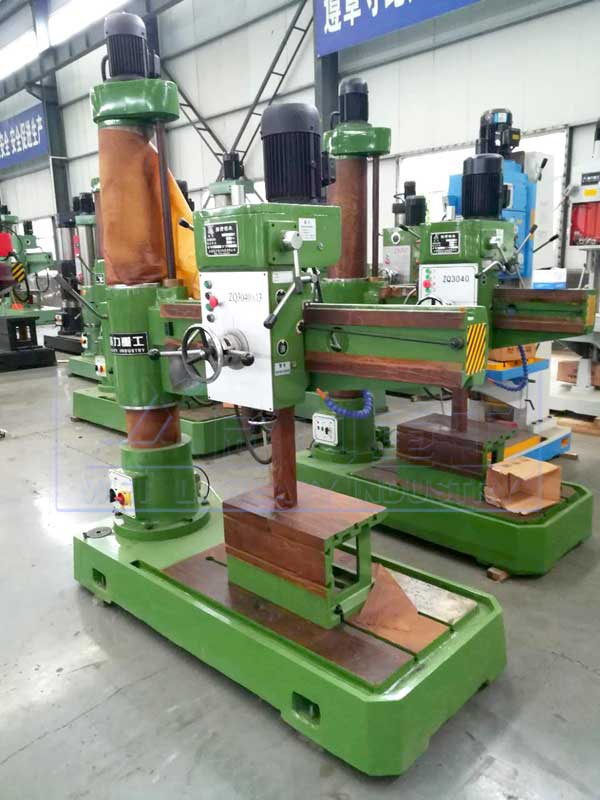

3040x13機械搖臂鉆床側視圖

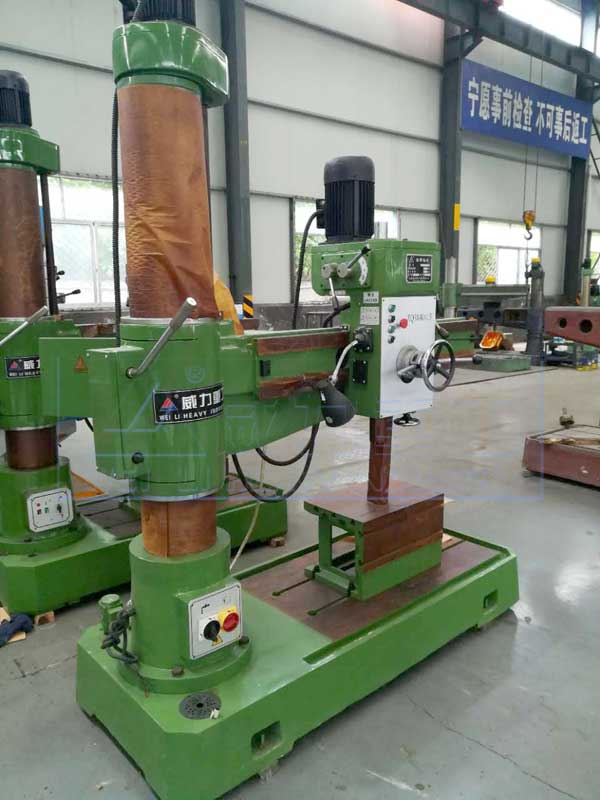

單立柱搖臂鉆床圖片
Z3040X13單立柱搖臂鉆床主要技術參數
|
項目 |
單位 |
ZQ3040*13 |
|
最大鉆孔直徑 |
mm |
40 |
|
主軸中心至立柱母線距離 |
mm |
1300-360 |
|
主軸端面至底坐臺面距離 |
mm |
1200-260 |
|
主軸行程 |
mm |
220 |
|
主軸錐孔 |
號 |
莫氏4# |
|
主軸轉速 |
級 |
6 |
|
主軸進給量 |
級 |
3 |
|
功率 |
主電機 |
Kw |
2.2 |
|
升降電機 |
0.55 |
|
冷卻泵 |
0.09 |
|
包裝外型尺寸（長*寬*高） |
mm |
210*1000*2400 |
|
凈重/毛重 |
Kg |
約1500/2100 |
|
隨機附件 |
退刀楔，變徑套，地腳螺栓，吊裝螺栓，工作臺（550*450*400）
|
我們再來說一些Z3040搖臂鉆床的優勢：采用機械偉動，機械夾緊，機械變速操作簡便。導軌經超高頻淬火。搖臂自動升降，主軸自動進刀，生產效率高。結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
其實無論是3040搖臂鉆床的單立柱或者是雙立柱，其實工作原理都是一樣的，只不過向我們平常所開的汽車一樣，方向帶助力或者不帶助力一樣，搖臂鉆床的雙立柱操作是比較輕巧靈便一些的。
搖臂鉆床的幾點操作規程：
1、操作前要穿緊身防護服，袖口扣緊，上衣下擺不能敞開，制止戴手套，不得在開動的機床旁穿、脫換衣服，或圍布于身上，避免機器絞傷。有必要戴好安全帽，辮子應放入帽內，不得穿裙子、拖鞋
2、開車前應查看機床傳動是不是正常、東西、電氣、安全防護設備，冷卻液擋水板是不是無缺，鉆床上穩妥塊，擋塊禁絕撤除，并按加工狀況調整運用
3、在校夾或校對工件時，搖臂有必要移離工件并升高，剎好車，有必要用壓板壓緊或夾住工作物，避免回轉甩出傷人
4、搖臂鉆床床面上不要放別的東西，換鉆頭、夾具及裝卸工件時須停車進行。帶有毛刺和不清潔的錐柄，不允許裝入主軸錐孔，裝卸鉆頭要用楔鐵，制止用手錘擊打
5、鉆小的工件時，要用臺虎鉗，鉗緊后再鉆。制止用手去停住滾動著的鉆頭
6、薄板、大型或長形的工件豎著鉆孔時，有必要壓牢，制止用手扶著加工，工件鉆通孔時應減壓慢速，避免損害渠道
7、機床開動后，制止戴手套操作，鏟除鐵屑要用刷子，制止用嘴吹
8、鉆床及搖臂滾動規模內，禁絕堆放物品，應保持清潔
9、工作結束后，應堵截電源，卸下鉆頭，主軸箱有必要接近端，將橫臂下降到立柱的下部邊端，并剎好車，以避免發生意外。一起整理東西，做好機床養護工作。
