【搖臂鉆床型號有哪些？哪個型號適合我?】
首先，用戶必須明白的一點是，常見的搖臂鉆床有機械搖臂鉆床、液壓搖臂鉆床、萬向搖臂鉆床，弄清楚自己究竟需要哪個種類的搖臂鉆非常重要，只有選好這個，接下來才可以選擇型號。常見的搖臂鉆床型號有z3025、z3032、z3040、z3050、z3063、z3080、z30100。
買搖臂鉆床，最重要的最大鉆孔直徑，其次是加工臂長，而這些參數能從搖臂鉆床型號中看出來，以Z3050×16型號為例，其中Z代表鉆床，30表示搖臂、50是指最大鉆孔直徑50mm、16代表臂長1600mm。
搖臂鉆床有幾個國家標準型號，分別是Z3032搖臂鉆床，Z3040搖臂鉆床，Z3050搖臂鉆床，Z3080搖臂鉆床，Z30100搖臂鉆床，Z30125搖臂鉆床。但是市場上也出現了很多其他的搖臂鉆床型號，這些是機床廠家根據用戶的需要進行開發研制的非標產品，總體上和上述國家標準固定型號相差不遠。

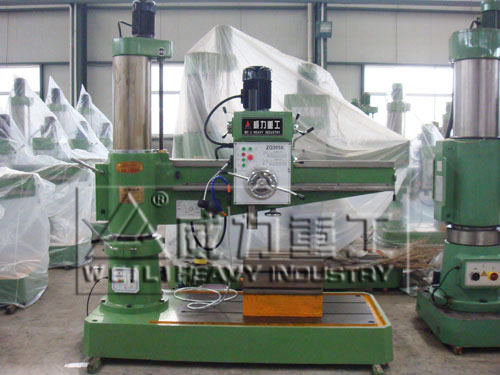

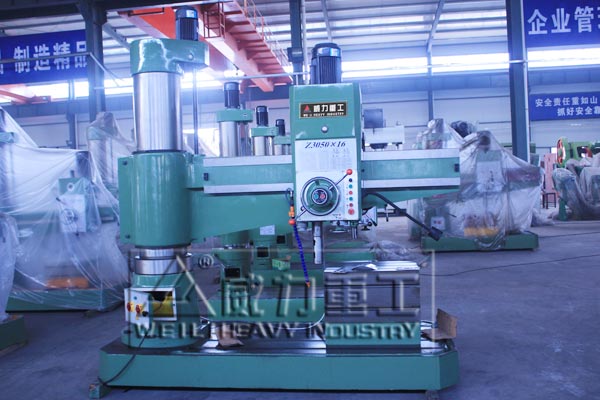

ZQ3050X16機械搖臂鉆床
Z3050X16機械搖臂鉆床采用機械傳動，機械夾緊，機械變速部件，操作簡單，使用方便。Z3050機械搖臂鉆床外觀造型美觀大方，總體布局勻稱協調，導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。部件嚴格篩選，無砂眼，無形變，精密加工，保證機器穩定性及精度.電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長廣泛用于大中小型企業，鄉鎮和個體工業的機械加工，及各類機器制造業中加工中小型零件。
※、機械50搖臂鉆床導軌立柱、箱體各部件采用高強度鑄造而成，保證機床的高穩定，導軌、立柱經過淬火處理保證各接觸面的硬度和機床持久運動的精度。
※、所有電機、電氣產品的選用、電路的設計參照國家有關機床防護等級。相關元件全部選用國內品牌廠家，保證優質全銅電機，降低機床消耗用電，電氣也可根據用戶要求選用指定廠家。所用齒輪全部經過磨齒、超音頻淬火齒輪：耐磨、硬度高，淬火是要按照操作規程做的，全部采購哈爾濱廠家，軸承選用哈爾濱與超凡兩大廠家。
※、機械50搖臂鉆床主軸箱采用內部循環潤滑，齒輪、軸承可以充分得到潤滑。
※、搖臂備有升降電機，保證搖臂快速上下，降低勞動強度，提高效果。
※、360°回轉搖臂，回轉角度全面，輕便加工范圍更廣泛。
ZQ3050X16機械搖臂鉆床技術參數
|
規格與參數
|
ZQ3050X16
|
|
很大鉆孔直徑
|
50
|
|
主軸中凡線至立柱母線距離
|
350-1600
|
|
主軸端面至底座工作面距離
|
320-1220
|
|
主軸行程
|
315
|
|
主軸錐孔(莫氏)
|
5#
|
|
主軸轉速范圍
|
25-2000
|
|
主軸轉速級數
|
16
|
|
主軸進給量范圍
|
0.04-3.20
|
|
主軸進給量級數
|
16
|
|
工作臺尺寸
|
<500X630
|
|
主軸水平移動距離
|
1250
|
|
主電機功率
|
4
|
|
重量
|
3500
|
|
機床外型尺寸(長寬高)
|
2500X1070X2840
|
Z3050機械搖臂鉆床結構組成：
機械50搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
機械50搖臂鉆床車間現貨

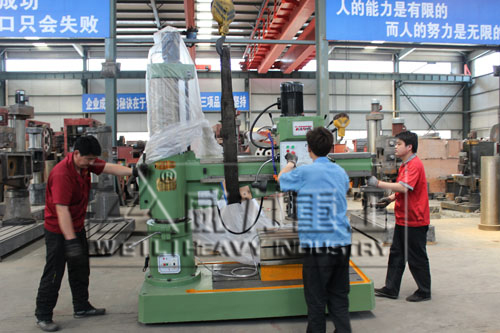

機械50搖臂鉆床發貨

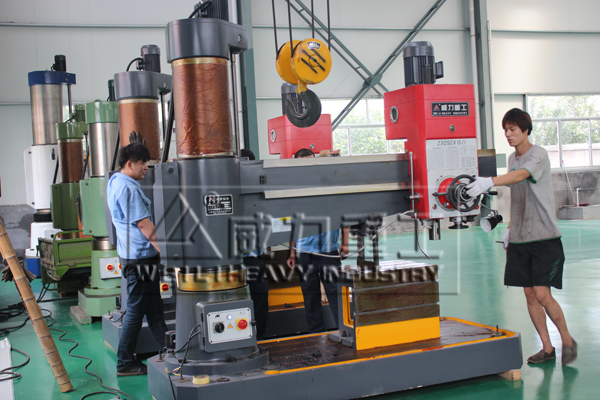

機械50搖臂鉆床車間
1.Z3050搖臂鉆床采用機械傳動，機械夾緊，機械變速操作簡便。
2.導軌經超高頻淬火。
3.搖臂自動升降，生產效率高。
4.結構可靠，制造精良，保證了機床精度持久性。
5.外觀造型美觀大方,總體布局勻稱協調。
機械50搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
