【搖臂鉆床型號有哪些？哪個型號適合我?】
首先，用戶必須明白的一點是，常見的搖臂鉆床有機械搖臂鉆床、液壓搖臂鉆床、萬向搖臂鉆床，弄清楚自己究竟需要哪個種類的搖臂鉆非常重要，只有選好這個，接下來才可以選擇型號。常見的搖臂鉆床型號有z3025、z3032、z3040、z3050、z3063、z3080、z30100。
買搖臂鉆床，最重要的最大鉆孔直徑，其次是加工臂長，而這些參數能從搖臂鉆床型號中看出來，以Z3050×16型號為例，其中Z代表鉆床，30表示搖臂、50是指最大鉆孔直徑50mm、16代表臂長1600mm。
搖臂鉆床有幾個國家標準型號，分別是Z3032搖臂鉆床，Z3040搖臂鉆床，Z3050搖臂鉆床，Z3080搖臂鉆床，Z30100搖臂鉆床，Z30125搖臂鉆床。但是市場上也出現了很多其他的搖臂鉆床型號，這些是機床廠家根據用戶的需要進行開發研制的非標產品，總體上和上述國家標準固定型號相差不遠。
ZQ3040X13機械搖臂鉆床
Z3040機械搖臂鉆床是我廠根據國內外市場的需求，開發設計的新產品。廣泛地適用于機械加工，可以用來鉆孔、擴孔、锪平面、鉸孔、攻絲，在有工藝裝夾的條件下，還可以進行鏜孔。
第一、Z3040機械搖臂鉆床采用3臺電動機拖動，他們分別是主軸電動機，搖臂升降電動機，和冷卻泵電動機，這些電動機都采用直接啟動方式。
第二、為了適應多種形式的加工要求，搖臂鉆床主軸的旋轉及進給運動有較大的調速范圍，一般情況下多由機械變速機構實現。主軸變速機構與進給變速機構均裝在主軸箱內。
第三、搖臂鉆床的主運動和進給運動均為主軸的運動，為此這兩項運動有一臺主軸電動機拖動，分別經主軸傳動機構，進給傳動機構實現主軸的旋轉和進給。
第四、Z3040機械搖臂鉆床采用機械電氣雙重保險、開門斷電，急停按鈕更加有效的提高安全措施。
ZQ3040X13機械搖臂鉆床技術參數
|
型號
|
單位
|
ZQ3040×13
|
|
很大鉆孔直徑
|
mm
|
鑄鐵40 鋼件32
|
|
主軸中心至立柱母線
|
mm
|
1300~360
|
|
主軸箱水平移動距離
|
mm
|
950
|
|
主軸端面至底座工作面
|
mm
|
1050~260
|
|
主軸行程
|
mm
|
220
|
|
主軸圓錐孔
|
|
莫氏4號
|
|
主軸轉速(6級)
|
r/min
|
75、135、240、350、590、1100
|
|
主軸進給量3級
|
n
|
0.10 0.16 0.25
|
|
搖臂回轉角度
|
。
|
360
|
|
主電機功率
|
kw
|
2.2
|
|
升降電機功率
|
kw
|
1.1
|
|
重量
|
Kg
|
1500
|
|
主機外形尺寸(長×寬×高)
|
mm
|
1800×820×2380
|

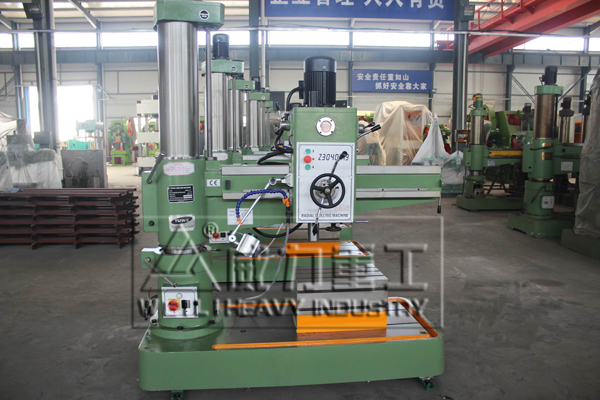

Z3040機械搖臂鉆床結構組成：
機械40搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

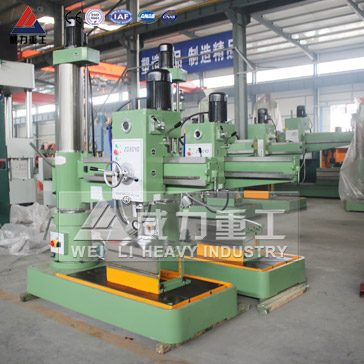

Z3040機械搖臂鉆床裝配現場

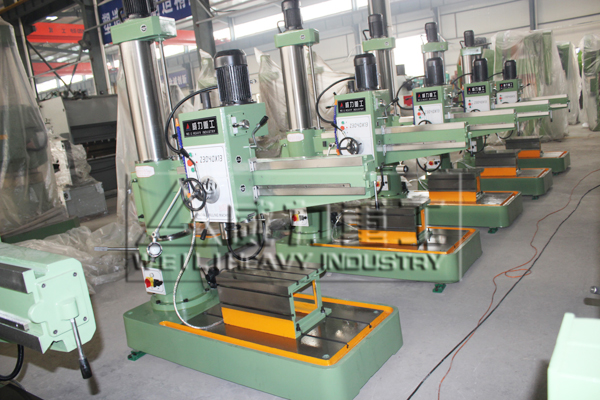

出口搖臂鉆床Z3040打包裝現場

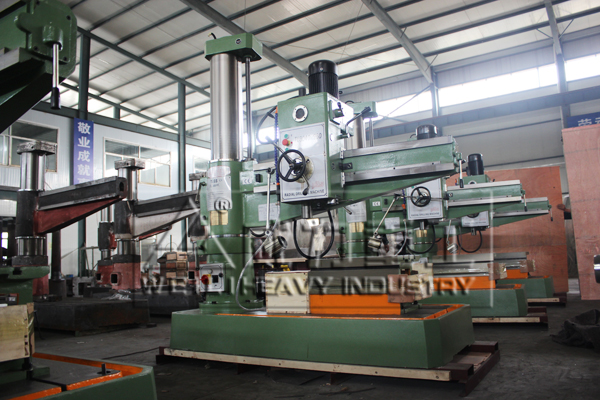

搖臂鉆床生產車間
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，電動夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
機械40搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
