搖臂鉆床Z3040X13傳動故障如何診斷？

　　搖臂鉆床Z3040X13傳動故障如何診斷？



　　搖臂鉆床Z3040X13傳動系統一旦發生故障，其故障原因分析比較麻煩。因機床主軸傳動和進給傳動的變速均由液壓與機械聯合實現。機床在工作中如出現若干檔轉速突然沒有，某幾檔轉速也會停頓等故障，這涉及到液壓與機械兩個方面。

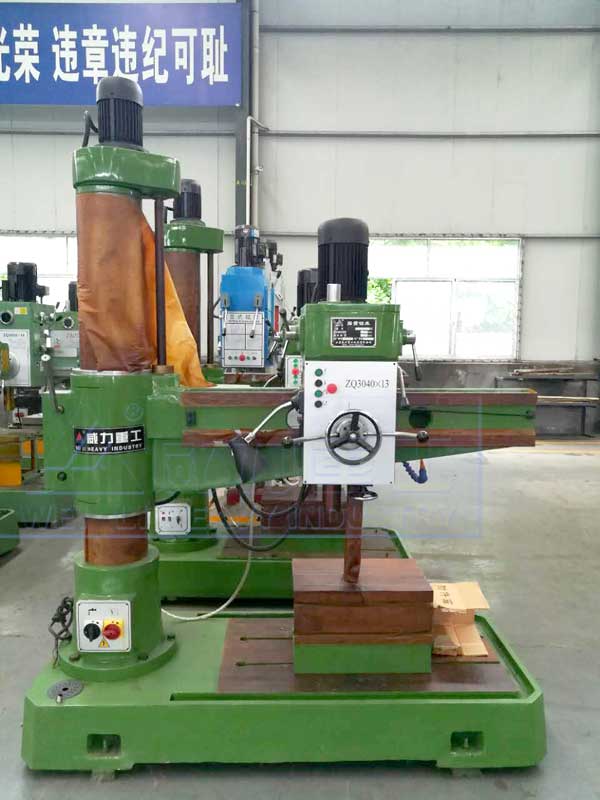

Z3040X13搖臂鉆床車間現貨圖

　　一般情況下，故障如果是若干檔轉速?zèng)]有，則可能是油路、油缸故障，致使滑移齒輪不移動或齒輪移動受卡等原因引起。如果是某幾檔轉速變停，則可能是滑移齒輪定位不可靠或變速完成之后，通往油缸下腔的油路沒有完全切斷等原因，使傳動鏈慢慢脫開，引起斷鏈。



　　這兩種情況反映在轉速圖上，會歸結于某一檔變速齒輪上。若是亂檔，則是由于預選閥（用于控制各變速油缸活塞位置并協調動作）串油或錯位而使油路發生變化。這種情況反映在轉速圖上，箭頭不會歸結于某個檔位。



　　搖臂鉆床Z3040X13傳動故障之轉速圖診斷法：首先記錄下所有發生故障的轉數，再分別以這些轉數為起點，在轉速圖上逆推上去，并逐檔標上箭頭。然后再根據箭頭的歸結點來確定傳動鏈故障發生在哪一對或幾對傳動齒輪上。由此尋找傳動元件發生故障的最終原因是什么。不僅適用于Z3040搖臂鉆床主傳動和進給傳動系統，亦可用于該系列其它機床的傳動鏈故障診斷。這種方法為快速分析、排除故障，縮短停機修理時間提供了方便。
