Z3040X13搖臂鉆照明與信號指示電路分析
Z3040X13搖臂鉆是能鉆40mm孔的機械搖臂鉆床，該鉆床正常工作時需要照明燈的輔助，有關Z3040X13搖臂鉆照明與信號指示電路分析如下：
Z3040X13搖臂鉆
Z3040X13搖臂鉆照明、指示電路的電源由控制變壓器TC降壓后提供24V/6V的電壓，由熔斷器FU2/FU3做短路保護，EL是照明燈，HL1為主軸箱與立柱松開指示燈，燈亮表示已松開，可以手動操作主軸箱沿搖臂移動或推動搖臂回轉。HL2為主軸箱與立柱夾緊指示燈，燈亮表示已夾緊，可以進行鉆削加工。HL3為主軸旋轉工作指示燈。

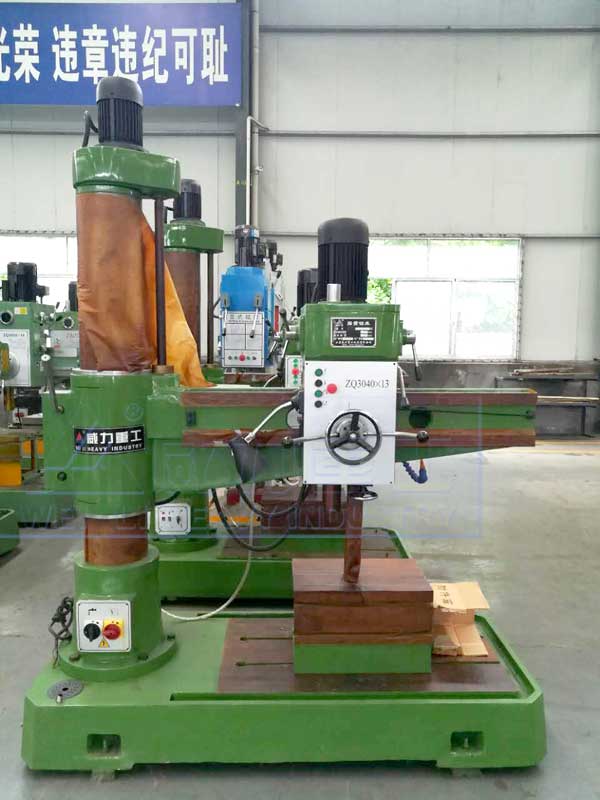

Z3040X13單立柱搖臂鉆床
EL機床局部照明燈，由控制變壓器TC供給24V安全電壓，由手動開關SA2控制。先接通，使主軸箱和立柱松開，再接通，使線圈得電，通過的常閉開關，使線圈得電，再通過的常閉開關，使線圈得電。同時得電，接通的同時，的常閉開關打開，在得電時無法通過的常閉開關使得電，無法進一步使線圈與得電，這是和的互鎖。這時搖臂下降。
在Z3040X13搖臂鉆搖臂上升或下降完畢后，接通或，使線圈得電，再通過T37的常閉開關，使線圈得電，進一步通過和的常閉開關，使線圈得電，同時得電，這時主軸箱和立柱已夾緊。
