80搖臂鉆床分為Z3080×25A搖臂鉆床和z3080重型全液壓搖臂鉆床。Z3080×25A搖臂鉆床為液壓鎖緊,液壓變速,相對于重型80搖臂鉆床,質格更加低廉,整機重量也就9噸左右.該機床主軸箱、搖臂、內外柱采用液壓驅動的菱形塊液壓夾緊機構,變速為液壓預選變速,相比較,全液壓搖臂鉆床價格相對比輕型液壓搖臂鉆床,價格更高,精度更高,使用效率也更高,16級主軸轉速與進給可選配出經濟高效的切削。
Z3080X25A液壓搖臂鉆床價格是由很多因素決定的。從本質上上說，制造搖臂鉆床是需要成本的,包括鑄件、電機等等,如果使用最差的鑄件、電機的話,這樣整個Z3080搖臂鉆床價格成本能便宜一半還要多,而山東威力重工比較注重產品的質量,采取自動油泵系統;自主研發節能電機;主軸箱研磨測試;超音頻滲碳淬火齒輪;絲杠采用品牌廠家;加大工作臺4道槽。機床鑄件全部經過自然時效處理,人工打磨。這樣z3080x25液壓搖臂鉆床價格成本就大大增加,所以我們的產品要比其他家高一些。

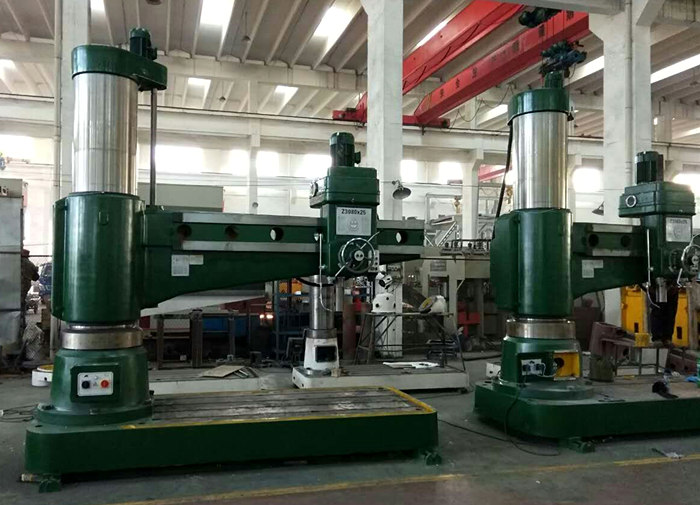

Z3080X25液壓搖臂鉆床裝配車間
Z3063X20液壓搖臂鉆床技術參數
|
型號
|
|
Z3080x25液壓搖臂鉆
|
|
很大鉆孔直徑
|
Mm
|
80
|
|
主軸中心線至立柱母線距離
|
Mm
|
500-2500
|
|
主軸箱水平移動距離
|
Mm
|
2000
|
|
主軸端面至底座工作臺面距離
|
Mm
|
550-2000
|
|
搖臂升降距離
|
Mm
|
1000
|
|
搖臂升降速度
|
m/min
|
1
|
|
搖臂回轉角度
|
°
|
360
|
|
主軸圓錐孔
|
|
莫氏6號
|
|
主軸轉速范圍
|
r/min
|
16-1250
|
|
主軸轉速級數
|
|
16
|
|
主軸進給量范圍
|
Mm/r
|
0.04-3.2
|
|
主軸進給量級數
|
|
16
|
|
主軸行程
|
Mm
|
450
|
|
刻度盤每轉鉆孔深度
|
Mm
|
151
|
|
主軸很大扭矩
|
Nm
|
1600
|
|
主軸允許很大進給抗力
|
N
|
35000
|
|
主電機功率
|
Kw
|
7.5
|
|
搖臂升降電機功率
|
Kw
|
3
|
|
主軸箱、立柱、搖臂液壓夾緊電機功率
|
Kw
|
0.8
|
|
機床冷卻泵電機功率
|
Kw
|
0.09
|
|
機床重量(約)
|
Kg
|
11000
|
|
機床輪廓尺寸(長*寬*高)
|
Mm
|
3730X1400X3795
|
搖臂鉆床的工作原理：當鉆床進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：1.搖臂鉆床的主運動為主軸的旋轉運動2.進給運動為主軸的縱向進給3.輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

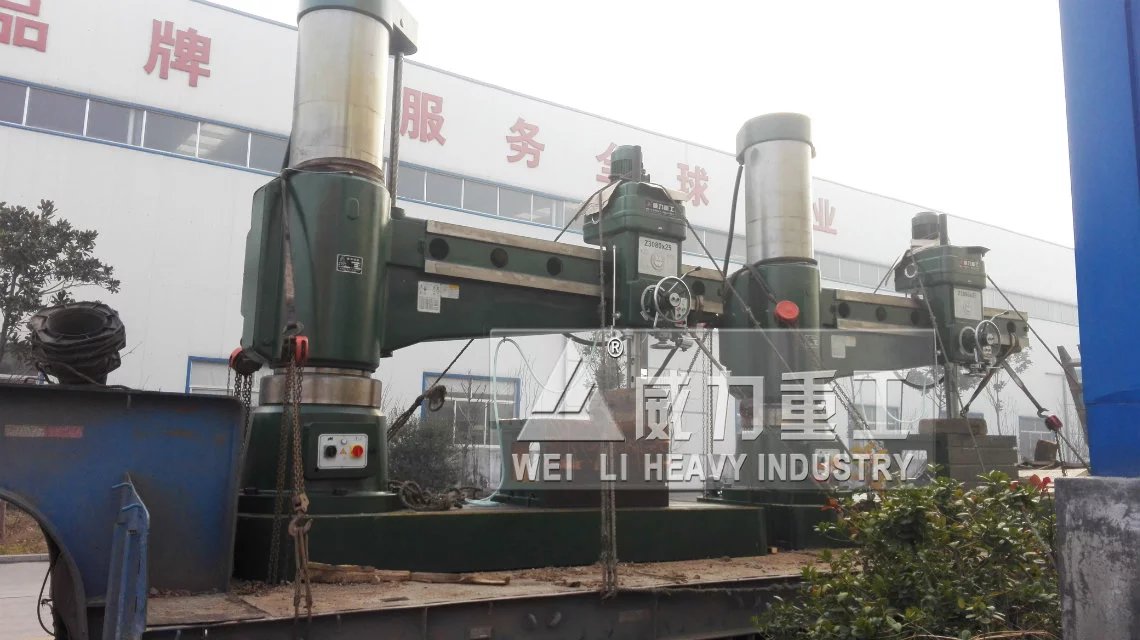

吉林客戶定做的Z3080搖臂鉆床發貨

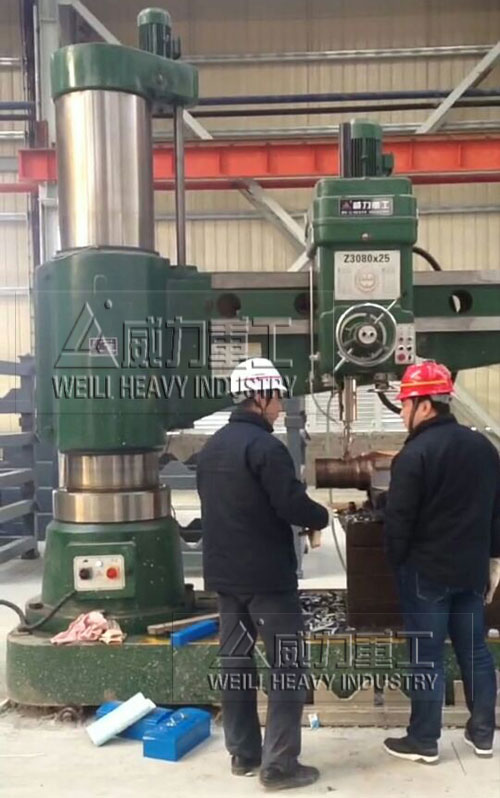

3080液壓搖臂鉆床達到客戶車間

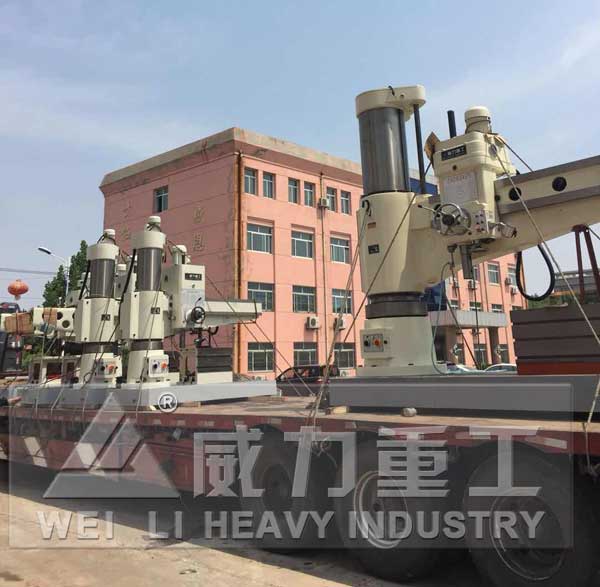

上海客戶定做的Z3080搖臂鉆床發貨
搖臂鉆床廠家發貨實拍圖片
1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉、停車（制動）、變速、空擋等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽命。
5、主軸箱的移動除手動外，還能機動。
6、有完善的安全保護裝置和外柱防護及自動潤滑裝置。
Z3080X25搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
山東威力重工液壓50搖臂鉆床產品優勢：
1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑。
2.立柱安全鎖緊，傳統一般都是立柱鎖緊，不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪：耐磨、硬度高.
5.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的合格。

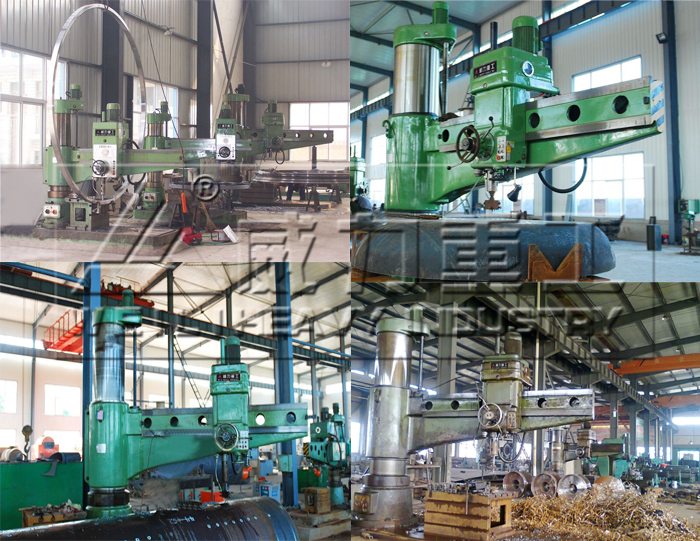

山東威力重工液壓80搖臂鉆客戶車間實拍
【知識拓展】
如何擴大搖臂鉆床的使用范圍--搖臂鉆床通過裝加一些簡單易行的輔助工具，就可以起到車床，銑床，鏜床的部分作用，解決生產加工中的一些難題。
1、將裝夾車刀的輔助工具固定在搖臂鉆床的主軸上，可以加工體積較大的工件上的某一部分的大孔端面。
2、制作一個用手動就可作直線進給運動的裝夾軸類零件的裝置，固定在搖臂鉆床的工作臺上，就可以在軸類工件上銑銷槽。
3、在工件上加工較大的孔時，如工件的體積大，外形復雜，不適宜在其他機床上加工，可做一個鏜桿裝入鉆床主軸內，安裝如鏜刀后即可加工。如在搖臂鉆床上鏜孔，立柱，搖臂，主軸箱應夾緊牢靠，防止在加工中因主軸擺動而損壞鏜刀。
4、在金屬板料或管臂上加工較大的孔，可在搖臂鉆床上使用專用工具進行切割。切割工具上裝夾兩把切刀，它比裝夾一把切刀力量要平衡，穩定性較好。效率可提高一倍，切割前在工件欲加工孔中心，先鉆銷一個與支承軸同直徑的孔，切割時支承軸伸進孔內起支撐作用。
東威力重工機床有限公司是滕州市政府重點扶持企業，公司主要生產ZQ3032搖臂鉆床、ZQ3032搖臂鉆床、ZQ3040搖臂鉆床、ZQ3040X13搖臂鉆床、ZQ3040X13搖臂鉆床(雙柱)、Z3050X16搖臂鉆床、ZQ3040x10搖臂鉆床、ZQ3040機械搖臂鉆床、Z3063X20搖臂鉆床、Z3080X25液壓搖臂鉆床等設備，是魯南地區規模較大的搖臂鉆床制造骨干企業。搖臂鉆床價格歡迎咨詢山東威力重工銷售部袁經理。
