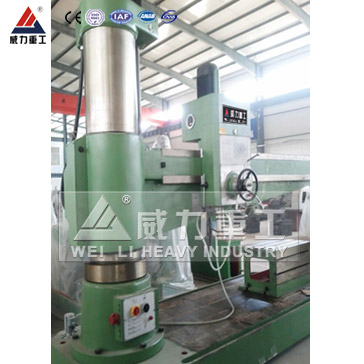

Z3080×25搖臂鉆床，大寫字母Z是搖臂鉆的簡稱，30為搖臂系列，80為鉆孔直徑80mm，25為臂長2.5米。Z3080×25搖臂鉆床也稱為80搖臂鉆，是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名，通常主軸箱在搖臂上作水平移動。
Z3080液壓搖臂鉆床工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑80mm,在配有相應工裝的條件下可以鏜孔，主軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點。
Z3080液壓搖臂鉆床適用于廣泛的大型設備，用來鉆孔、擴孔、锪平面、鉸孔、攻螺絲、鏜孔。近幾年選用80搖臂鉆床的行業一般體現為造船、鍋爐、能源、工礦等企業。鉆孔孔徑或搖臂的行程和空間要求比較大。如果客戶對搖臂的行程要求比較長，我司可根據加工需求定做將搖臂的行程加長到2800mm。

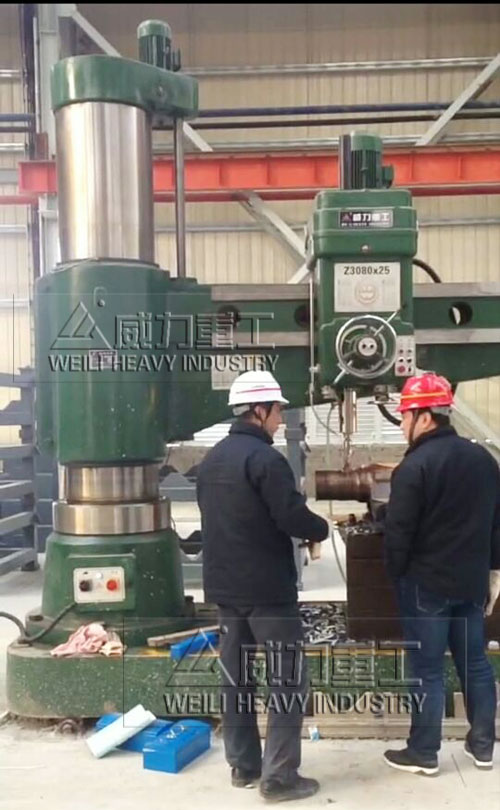

Z3080X25液壓搖臂鉆床使用現場
搖臂鉆床附件：鉆夾頭、變徑套、接桿、楔鐵、呆口扳手。
搖臂鉆床附件箱
Z3080X25液壓搖臂鉆床技術參數
|
型號 |
|
Z3080×25搖臂鉆床 |
|
很大鉆孔直徑 |
Mm |
80 |
|
主軸中心線至立柱母線距離 |
Mm |
500-2500 |
|
主軸箱水平移動距離 |
Mm |
2000 |
|
主軸端面至底座工作臺面距離 |
Mm |
550-2000 |
|
搖臂升降距離 |
Mm |
1000 |
|
搖臂升降速度 |
m/min |
1 |
|
搖臂回轉角度 |
° |
360 |
|
主軸圓錐孔 |
|
莫氏6號 |
|
主軸轉速范圍 |
r/min |
16-1250 |
|
主軸轉速級數 |
|
16 |
|
主軸進給量范圍 |
Mm/r |
0.04-3.2 |
|
主軸進給量級數 |
|
16 |
|
主軸行程 |
Mm |
450 |
|
刻度盤每轉鉆孔深度 |
Mm |
151 |
|
主軸很大扭矩 |
Nm |
1600 |
|
主軸允許很大進給抗力 |
N |
35000 |
|
主電機功率 |
Kw |
7.5 |
|
搖臂升降電機功率 |
Kw |
3 |
|
主軸箱、立柱、搖臂液壓夾緊電機功率 |
Kw |
0.8 |
|
機床冷卻泵電機功率 |
Kw |
0.09 |
|
機床重量(約) |
Kg |
11000 |
|
機床輪廓尺寸(長*寬*高) |
Mm |
3730X1400X3795 |

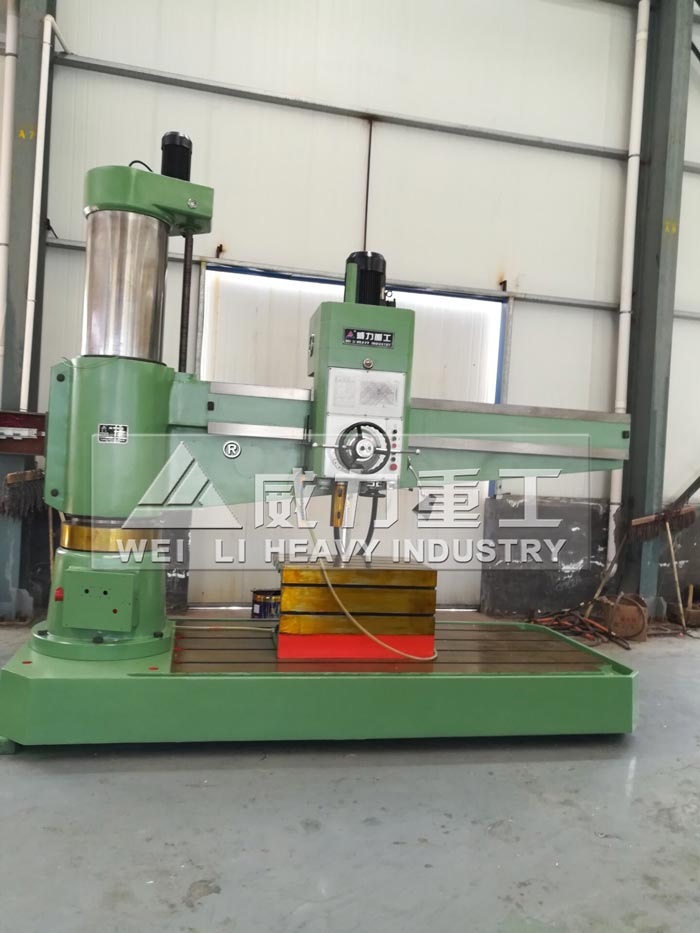

Z3080X25液壓搖臂鉆床車間現貨
搖臂鉆床的工作原理：當鉆床進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：1.搖臂鉆床的主運動為主軸的旋轉運動2.進給運動為主軸的縱向進給3.輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

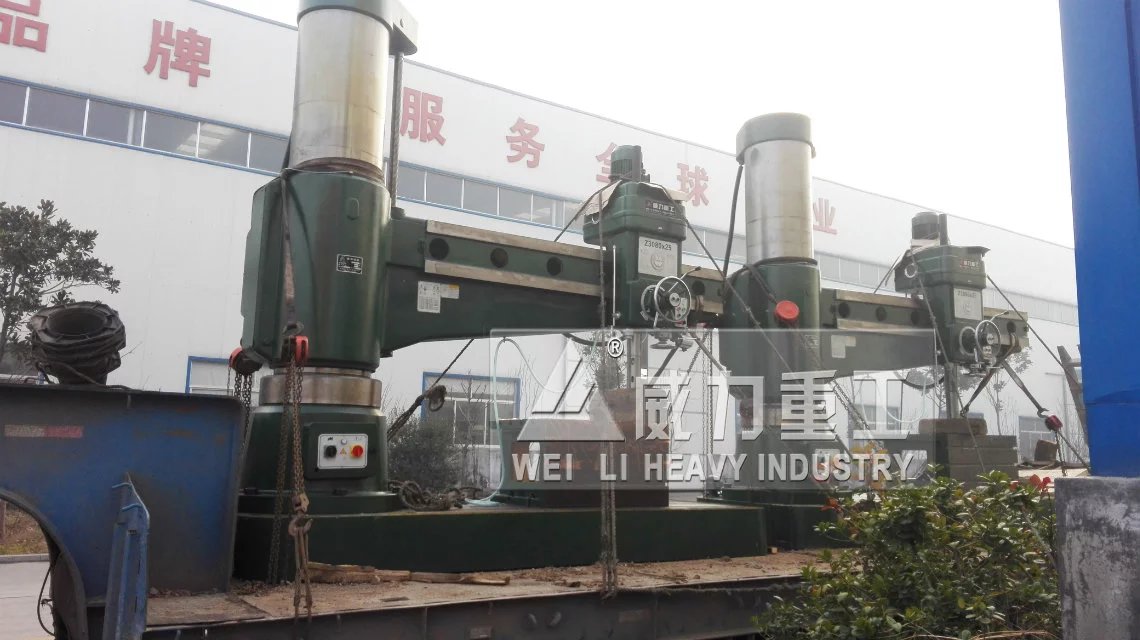

Z3080液壓搖臂鉆床發貨吉林

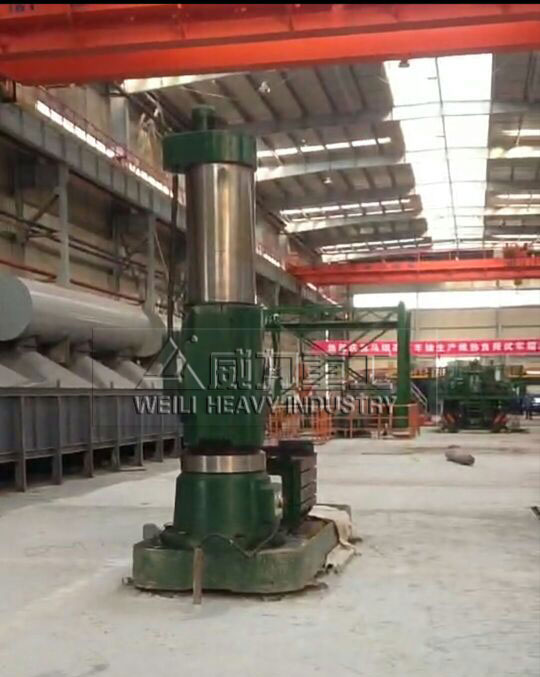

吉林客戶使用3080液壓搖臂鉆床現場

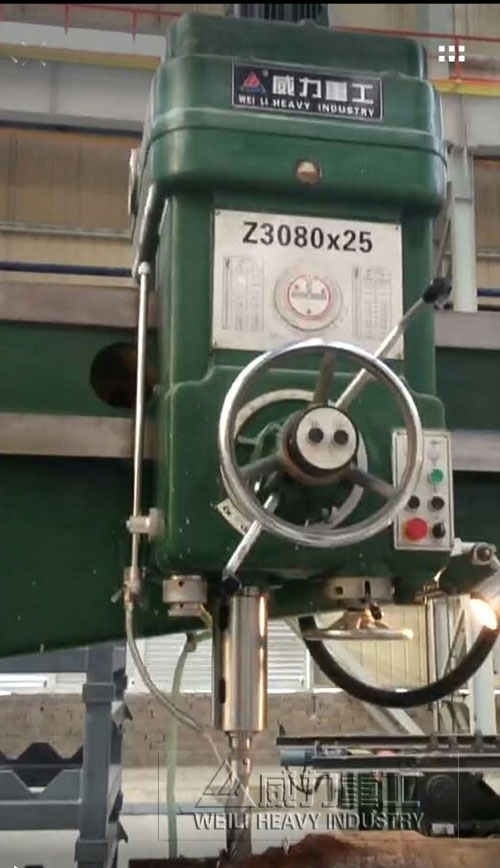

液壓80搖臂鉆床主軸箱及主軸細節
1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉、停車（制動）、變速、空擋等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理，可延長使用壽命。
5、主軸箱的移動除手動外，還能機動。
6、有完善的安全保護裝置和外柱防護及自動潤滑裝置。
Z3080X25搖臂鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
山東威力重工液壓80搖臂鉆床產品優勢：
1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑。
2.立柱安全鎖緊，傳統一般都是立柱鎖緊，不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪：耐磨、硬度高.
5.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的合格。

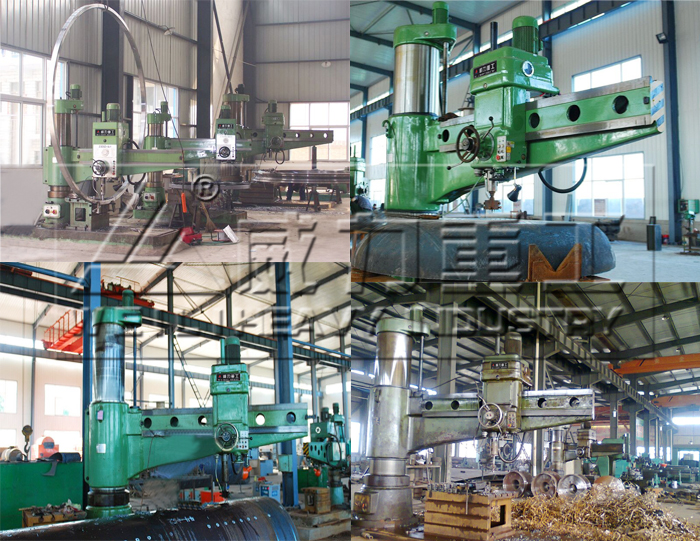

液壓80搖臂鉆床客戶反饋圖
【知識拓展】
如何擴大搖臂鉆床的使用范圍--搖臂鉆床通過裝加一些簡單易行的輔助工具，就可以起到車床，銑床，鏜床的部分作用，解決生產加工中的一些難題。
1、將裝夾車刀的輔助工具固定在搖臂鉆床的主軸上，可以加工體積較大的工件上的某一部分的大孔端面。
2、制作一個用手動就可作直線進給運動的裝夾軸類零件的裝置，固定在搖臂鉆床的工作臺上，就可以在軸類工件上銑銷槽。
3、在工件上加工較大的孔時，如工件的體積大，外形復雜，不適宜在其他機床上加工，可做一個鏜桿裝入鉆床主軸內，安裝如鏜刀后即可加工。如在搖臂鉆床上鏜孔，立柱，搖臂，主軸箱應夾緊牢靠，防止在加工中因主軸擺動而損壞鏜刀。
4、在金屬板料或管臂上加工較大的孔，可在搖臂鉆床上使用專用工具進行切割。切割工具上裝夾兩把切刀，它比裝夾一把切刀力量要平衡，穩定性較好。效率可提高一倍，切割前在工件欲加工孔中心，先鉆銷一個與支承軸同直徑的孔，切割時支承軸伸進孔內起支撐作用。
東威力重工機床有限公司是滕州市政府重點扶持企業，公司主要生產ZQ3032搖臂鉆床、ZQ3032搖臂鉆床、ZQ3040搖臂鉆床、ZQ3040X13搖臂鉆床、ZQ3040X13搖臂鉆床(雙柱)、Z3050X16搖臂鉆床、ZQ3040x10搖臂鉆床、ZQ3040機械搖臂鉆床、Z3063X20搖臂鉆床、Z3080X25液壓搖臂鉆床等設備，是魯南地區規模較大的搖臂鉆床制造骨干企業。搖臂鉆床價格歡迎咨詢山東威力重工銷售部袁經理。
山東威力重工機床有限公司
【公司聯系人】袁女士
【聯系電話】0632-5681708
【公司手機】18306370829（同微信號）
【公司QQ】2335650247
【電子郵件】2335650247@qq.com
【公司地址】山東省滕州市經濟開發區春藤東路東路999號
