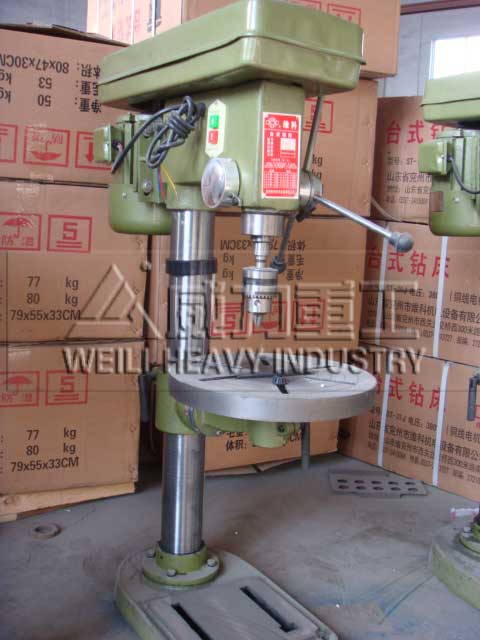

臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，一般不超過25毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺崿F(xiàn)，主軸進給靠手動操作。

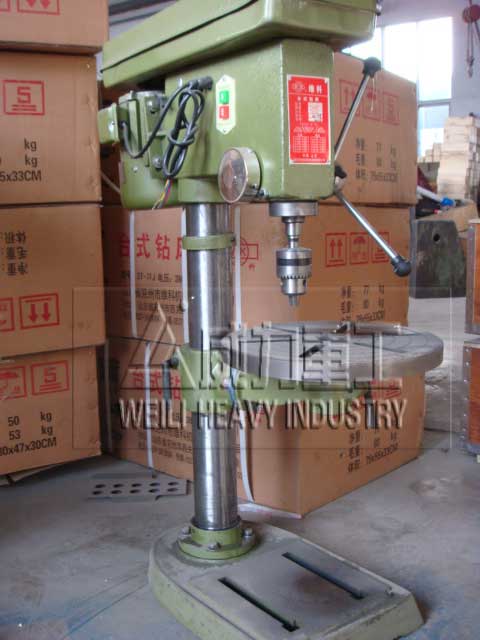

ST-16J（380V）臺式鉆床工作原理：由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸最外面的是不會旋轉的只會直線運動的套筒，上面有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒里面，主軸能自由在套筒里面旋轉，但套筒的上下移動會帶動主軸的上下移動，最里面的是一個有比較長滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸。

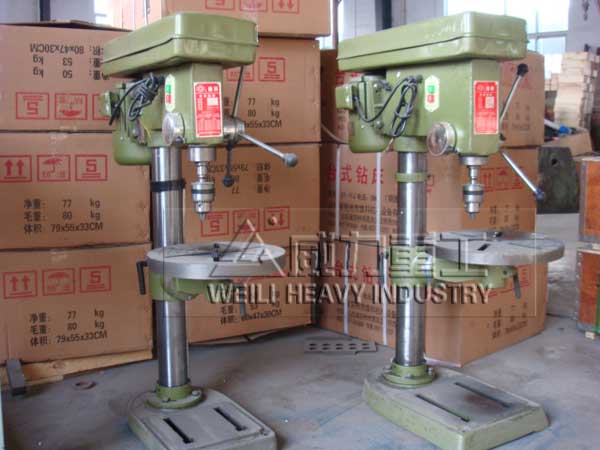

小型臺式鉆床車間現貨
ST-16J（380V）臺式鉆床技術參數
|
主要規格 |
單位：mm |
|
ST-16J臺式鉆床性能參數 |
ST-16J |
|
最大鉆孔直徑 |
16 |
|
主軸最大行程 |
85 |
|
ST-16J臺式鉆床主軸端錐度 |
M.T.NO |
|
主軸軸線至立柱表面距離 |
182 |
|
主軸錐端面至工作臺面的最大距離 |
430 |
|
主軸錐端面至底座工作的距離 |
610 |
|
ST-16J臺式鉆床工作臺尺寸 |
312 |
|
工作臺在垂直面內回轉角度 |
±45° |
|
ST-16J臺式鉆床底座工作面尺寸 |
420*260 |
|
主軸轉速 |
級數 |
12 |
|
范圍（rpm |
|
ST-16J臺式鉆床外形尺寸 |
649*347*990 |
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，電動夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
ST-16J（380V）臺式鉆床操作注意事項
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
