Z5132立式鉆床可以自動進給，它的功率和機構強度允許采用較高的切削用量，因此用這種鉆床可獲得較高的勞動生產率，并可獲得較高的加工精度，立式鉆床的主軸轉速、進給量都有較大的變動范圍，可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要，在立式鉆床上裝一套多軸傳動頭，能可時鉆削幾十個孔，可作為批量生產的專用機床使用。
5132立式鉆床加工前，須先調整工件在工作臺上的位置，使被加工孔中心線對準刀具軸線。加工時，工件固定不動，主軸在套筒中旋轉并與套筒一起作軸向進給。工作臺和主軸箱可沿立柱導軌調整位置，以適應不同高度的工件。立式鉆床作為鉆床的一種，也是比較常見的金屬切削機床，有著應用廣泛，精度高的特點。適合于批量加工。

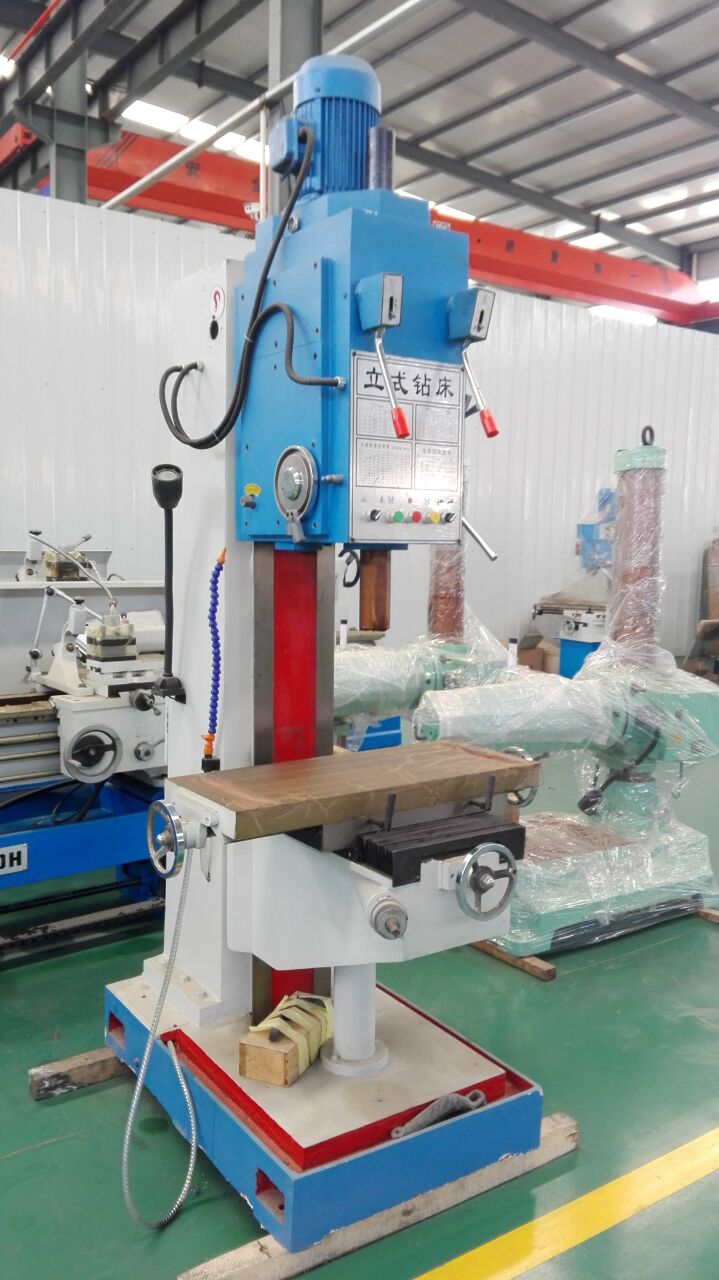

Z5132立式鉆床圖片
【知識拓展】
立鉆有方柱立鉆和圓柱立鉆兩種，還有排式、多軸坐標和轉塔等多種變型。①排式鉆床：一般由2～6個立柱和主軸箱排列在一個公用底座上，各主軸順次加工同一工件上的不同孔或分別進行各種孔加工工序，可節省更換刀具的時間，用于中小批量生產。②多軸立式鉆床：機床的多個主軸可根據加工需要調整軸心位置，由主軸箱帶動全部主軸轉動,進行多孔同時加工，用于成批生產。③坐標立式鉆床：在方柱立鉆上加可縱、橫移動的十字工作臺而成，可按坐標尺寸進行鉆削。④轉塔立式鉆床：多采用程序控制或數字控制，使裝有不同刀具的轉塔頭自動轉位、主軸自動改變轉速和進給量,工件自動調整位置，實現多工序加工的自動化循環。

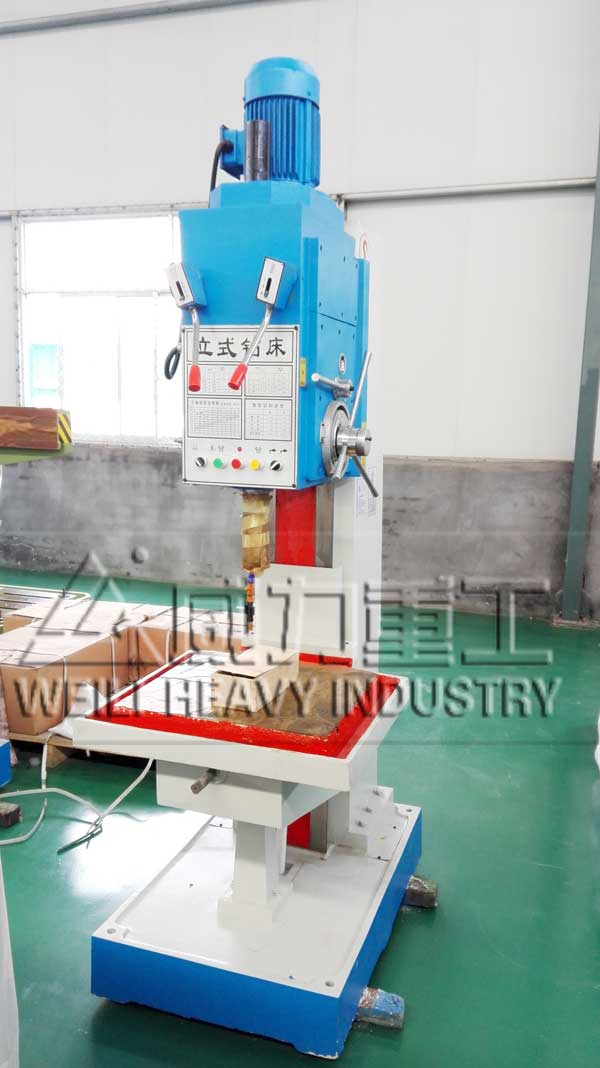

Z5132立式鉆床側視圖

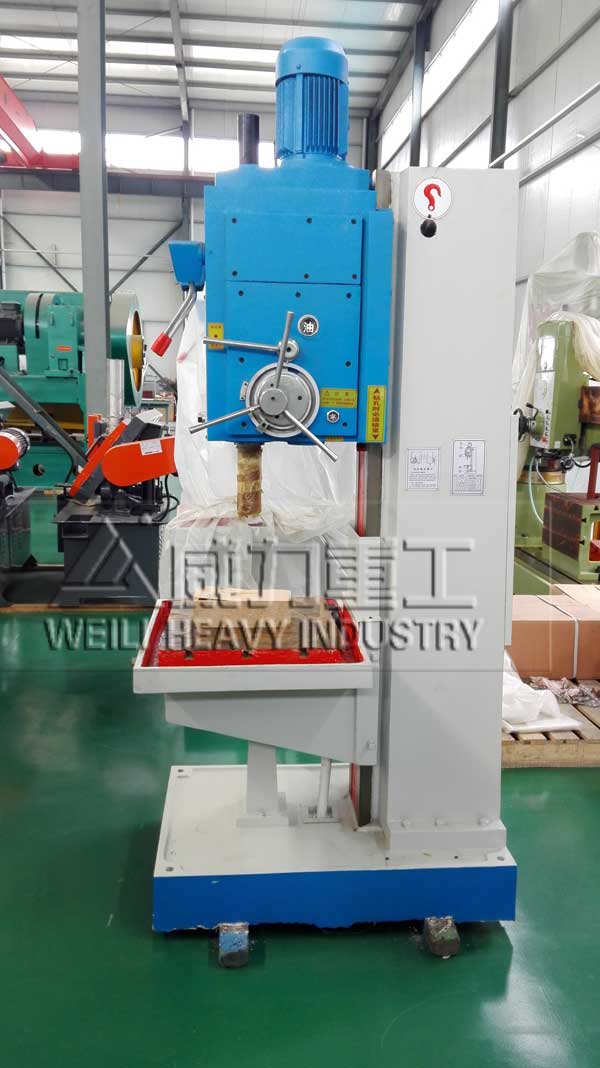

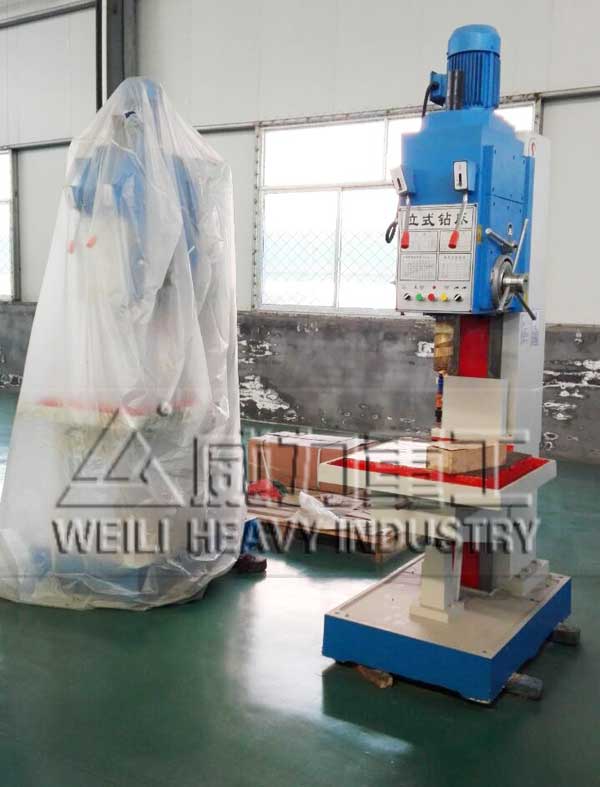

山東威力重工展廳實物圖
立式鉆床結構特點
1.方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。
2.電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。
3.主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。
4.操作系統集中，工人使用方便快捷，維修方便。
5.主軸攻絲能實現自動反轉，自動進給、定程切削。
Z5132立式鉆床技術參數
|
主要技術參數
|
Z5132 Z5125
|
|
最大鉆孔直徑
|
32 25
|
|
主軸孔錐度
|
MT3 MT3
|
|
主軸行程
|
300 220
|
|
主軸箱行程(手動)mm
|
200 200
|
|
主軸轉速級數
|
9 9
|
|
主軸轉速范圍r.p.m
|
31.5-1400 46-1200
|
|
進給量級數
|
9 9
|
|
進給量范圍mm/r
|
0.056-1.80 0.056-1.80
|
|
工作臺面積mm
|
450×450 450*450
|
|
工作臺垂向行程mm
|
300 300
|
|
主軸端面至工作臺面最大距離mm
|
750 660
|
|
主電機功率kw
|
2.2 2.2
|
|
外形尺寸mm
|
1090×905×2465 1000*805*2160
|
|
機床凈重kg
|
1100 900
|
操縱機床時，應注意下列事項：
1）、z5132立式鉆床在工作前，須先將主軸箱鑲條緊固螺栓16松開，然后把主軸箱調整到所需位置，鎖緊鑲條使主軸箱緊固在立柱上。
2)、第一次使用或長時間沒有使用時，應先將潤滑油注入主軸箱內，先讓機床由低、中、高各轉速空運轉幾分鐘。
3)、起動機床前，應檢查各手柄的位置是否正確。
4)、開車時，不得變換主軸轉速及進給量，變速必須停車。禁止反接制動。為減小沖擊，操作時，必須先按停止開關，再點動反轉開關，實現主軸急停。
5)、機床停止工作時，應切斷機床總電源開關。
6)、主軸的起動、停止和反轉：主軸的起動、停止和反轉是靠按壓按鈕來實現。在進行鉆孔工作或用按鈕操縱主軸正反轉時，應將選擇開關3旋轉到鉆孔位置；當利用攻絲反轉機構進行攻螺紋時應將旋鈕旋轉到攻絲位置，反轉按鈕能自鎖，實現正常攻絲加工。
選擇開關在攻絲位置時，若要實現鉆孔的反轉，應將攻絲撞塊裝在死區，使撞塊不起作用，否則主軸無法工作。
