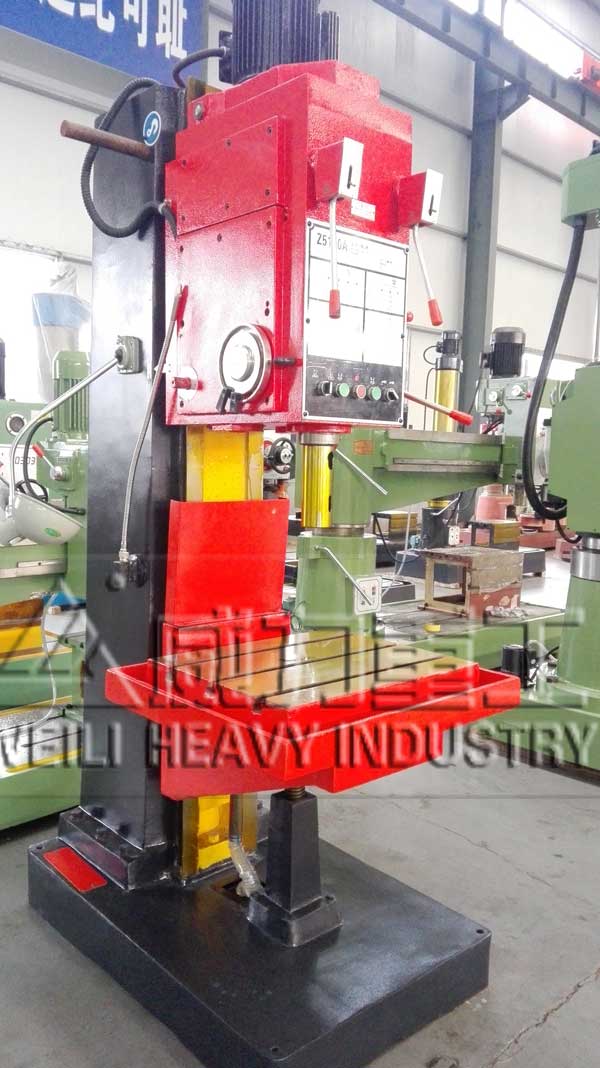

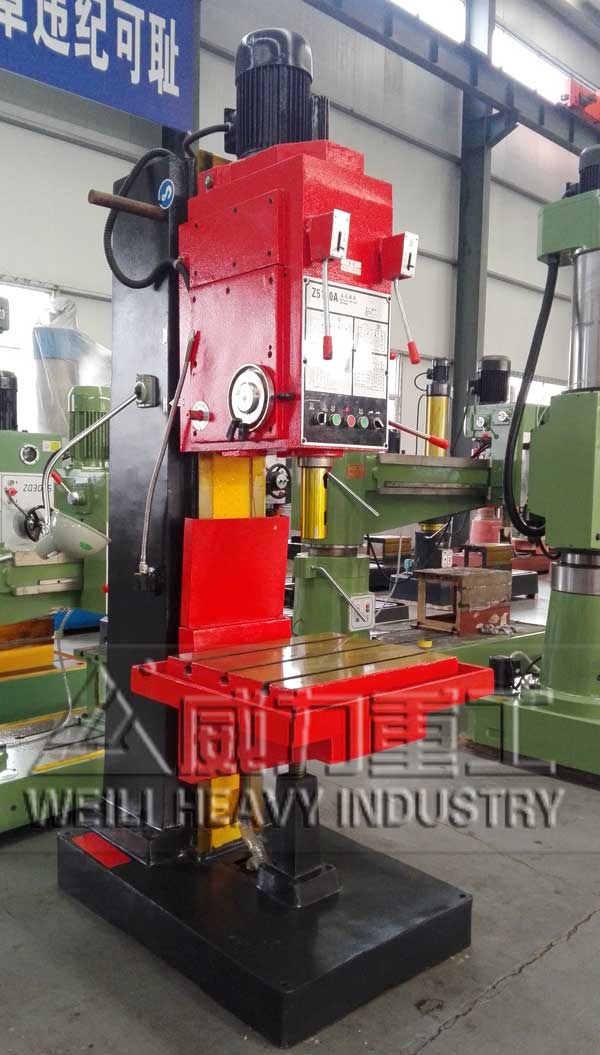

Z5150系列方柱立式鉆床是萬能型通用機床。機床的最大鉆孔直徑50mm：在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔為￠50mm。本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。本機床效率高、剛性好、精度高、噪音低、變速范圍廣。

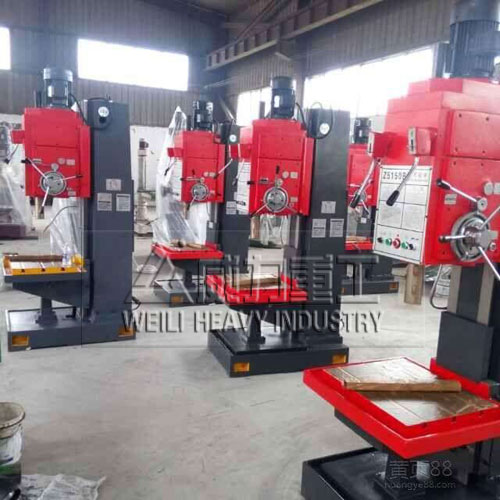

山東威力重工立式鉆床車間
【知識拓展】
立鉆有方柱立鉆和圓柱立鉆兩種，還有排式、多軸坐標和轉塔等多種變型。①排式鉆床：一般由2～6個立柱和主軸箱排列在一個公用底座上，各主軸順次加工同一工件上的不同孔或分別進行各種孔加工工序，可節省更換刀具的時間，用于中小批量生產。②多軸立式鉆床：機床的多個主軸可根據加工需要調整軸心位置，由主軸箱帶動全部主軸轉動,進行多孔同時加工，用于成批生產。③坐標立式鉆床：在方柱立鉆上加可縱、橫移動的十字工作臺而成，可按坐標尺寸進行鉆削。④轉塔立式鉆床：多采用程序控制或數字控制，使裝有不同刀具的轉塔頭自動轉位、主軸自動改變轉速和進給量,工件自動調整位置，實現多工序加工的自動化循環。
立式鉆床結構特點
1.方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。
2.電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。
3.主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。
4.操作系統集中，工人使用方便快捷，維修方便。
5.主軸攻絲能實現自動反轉，自動進給、定程切削。

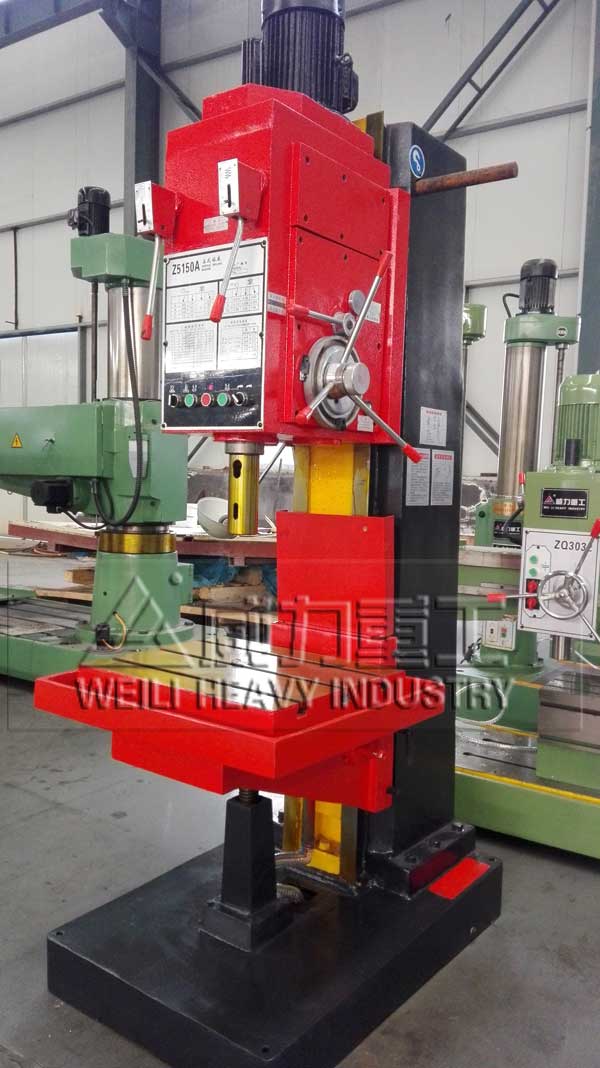

Z5150A立式鉆床技術參數
|
設備規格
|
Z5140A
|
Z5150A
|
|
最大鉆孔直徑
|
φ40
|
φ50
|
|
主軸端面到工作臺面距離
|
≥750
|
≥750
|
|
主軸中心到后立柱距離
|
≥335
|
≥335
|
|
主軸錐孔直徑
|
莫氏4#
|
莫氏5#
|
|
主軸行程
|
≥250
|
≥250
|
|
主軸轉速范圍
|
31.5-1400
|
31.5-1400
|
|
主軸進給量范圍(mm/r)
|
0.056-1.8
|
0.056-1.8
|
|
工作臺面積(mm×mm)
|
560X480
|
560X480
|
|
主軸箱行程
|
200
|
200
|
|
主電機功率（Kw）
|
≥3
|
≥3
|
|
主軸最大進進給抗力(N)
|
16000
|
16000
|
|
主軸最大扭矩 (N.m)
|
350
|
350
|
|
工作臺行程（手動）
|
300
|
300
|
|
機床凈重/毛重 (Kｇ)
|
1250
|
1250
|
|
外形尺寸
|
1090X905X2465
|
1090×905×2465
|
|
包裝箱尺寸
|
141X114X262
|
141×114×262
|
操縱機床時，應注意下列事項：
1）、機床在工作前，須先將主軸箱鑲條緊固螺栓16松開，然后把主軸箱調整到所需位置，鎖緊鑲條使主軸箱緊固在立柱上。
2)、第一次使用或長時間沒有使用時，應先將潤滑油注入主軸箱內，先讓機床由低、中、高各轉速空運轉幾分鐘。
3)、起動機床前，應檢查各手柄的位置是否正確。
4)、開車時，不得變換主軸轉速及進給量，變速必須停車。禁止反接制動。為減小沖擊，操作時，必須先按停止開關，再點動反轉開關，實現主軸急停。
5)、機床停止工作時，應切斷機床總電源開關。
6)、主軸的起動、停止和反轉：主軸的起動、停止和反轉是靠按壓按鈕來實現。在進行鉆孔工作或用按鈕操縱主軸正反轉時，應將選擇開關3旋轉到鉆孔位置；當利用攻絲反轉機構進行攻螺紋時應將旋鈕旋轉到攻絲位置，反轉按鈕能自鎖，實現正常攻絲加工。
選擇開關在攻絲位置時，若要實現鉆孔的反轉，應將攻絲撞塊裝在死區，使撞塊不起作用，否則主軸無法工作。
