滕州機械50搖臂鉆
ZQ3050X16搖臂鉆床時山東威力重工機床有限公司設計生產的一款機械型3050搖臂鉆，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。

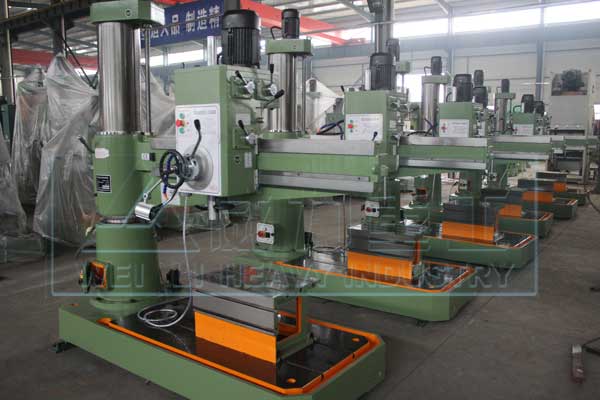

機械型3050搖臂鉆床
ZQ3050機械搖臂鉆(臂長1.6m)的性能特點：
1、機械搖臂鉆床主要關鍵件選用高強度鑄鐵和特供鋼材。經專業化設備連續加工，確保基礎部件精良。
2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。16級主軸轉速與進給可選配出經濟高效的切削。
3、ZQ3050機械搖臂鉆(臂長1.6m)的主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、機械搖臂鉆床在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
6、新工藝涂裝和不斷改進的外觀展示時代風范。有完善的安全保護裝置和外柱防護。
7、ZQ3050機械搖臂鉆(臂長1.6m)采用的核心部件與名牌產品同步，確保產品部件的通用性（隨時在當?shù)刭I到合適的部件）和穩定性，使之達到名牌產品的效果。
滕州機械50搖臂鉆主要技術參數
|
規格與參數
|
ZQ3050X16
|
|
很大鉆孔直徑
|
50
|
|
主軸中凡線至立柱母線距離
|
350-1600
|
|
主軸端面至底座工作面距離
|
320-1220
|
|
主軸行程
|
315
|
|
主軸錐孔(莫氏)
|
5#
|
|
主軸轉速范圍
|
25-2000
|
|
主軸轉速級數
|
16
|
|
主軸進給量范圍
|
0.04-3.20
|
|
主軸進給量級數
|
16
|
|
工作臺尺寸
|
<500X630
|
|
主軸水平移動距離
|
1250
|
|
主電機功率
|
4
|
|
重量
|
3500
|
|
機床外型尺寸(長寬高)
|
2500X1070X2840
|
機械50搖臂鉆床車間實物圖展示

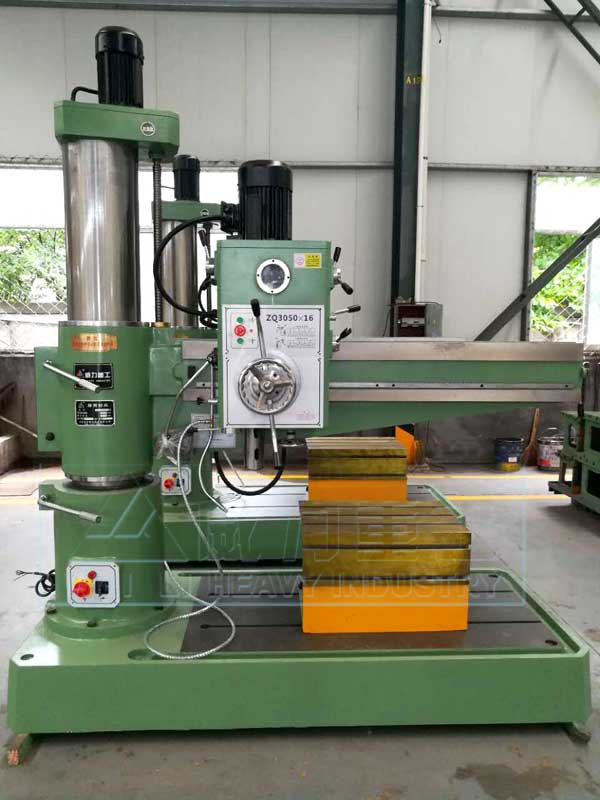

ZQ3050機械搖臂鉆床

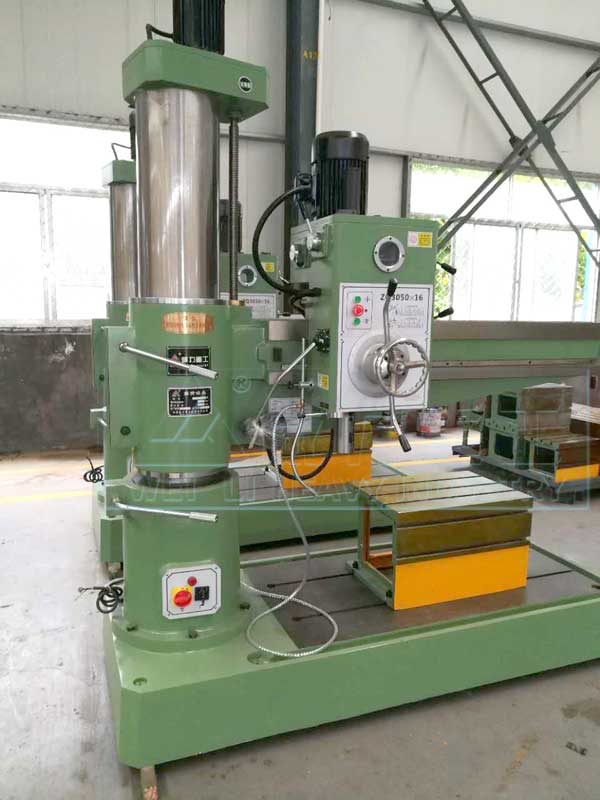

機械50搖臂鉆床圖片

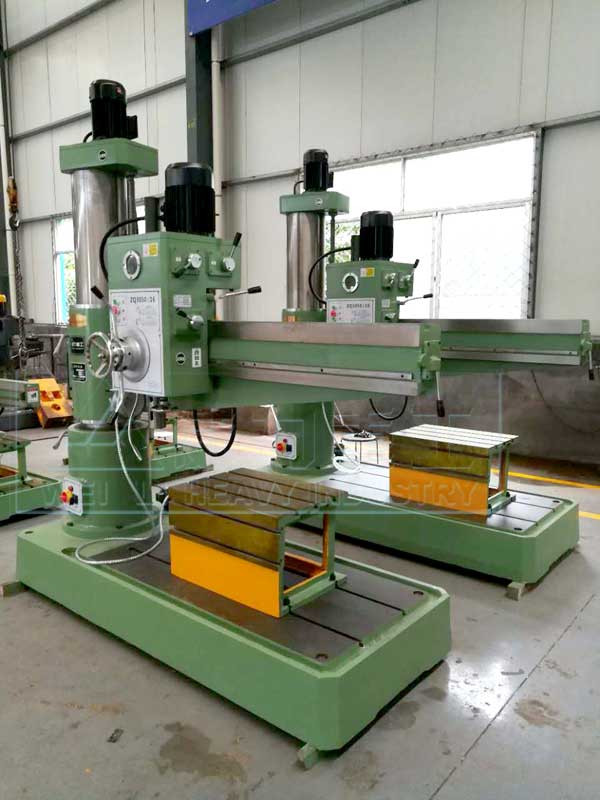

3050機械搖臂鉆床
滕州機械50搖臂鉆床操作說明：
1、將工件按圖樣要求劃好線，檢查后打樣沖眼。樣沖眼應打大些，使鉆頭不易偏離中心。
2、調整好所需轉速和進給量，準備好所需的切削液。
3、根據材料特性及工藝要求，刃磨好鉆頭的切削角度。
4、鉆尖對準鉆孔中心。對刀時要從兩個垂直方向進行觀察。
5、如果鉆孔產生偏斜要及時進行糾正。糾正的方法是：較大的孔用油槽鏨在孔偏斜相反的一邊鏨幾個槽，較小的孔可用樣沖眼借正。鉆小孔也可以在偏斜的方向用墊鐵墊高一些。然后試鉆，直到圓窩修正后，將墊鐵取走，即可繼續鉆孔。
6、鉆通孔，當快鉆穿時，最好改用手動進給。
7、鉆不通孔，開鉆前可按孔深調好自動進給擋鐵。
8、鉆深孔，當孔深達到直徑3倍以上時，鉆頭要多次退出排屑。
9、當鉆孔直徑<35mm時，可一次鉆出，當大于35mm時可分兩次鉆出。這時預鉆孔的直徑取加工直徑的0.7倍。
