ZQ3040X10搖臂鉆床立柱控制原理

　　ZQ3040X10搖臂鉆床立柱控制原理



　　ZQ3040X10搖臂鉆床立柱可以完成夾緊和放松動作，具體控制過程如下：

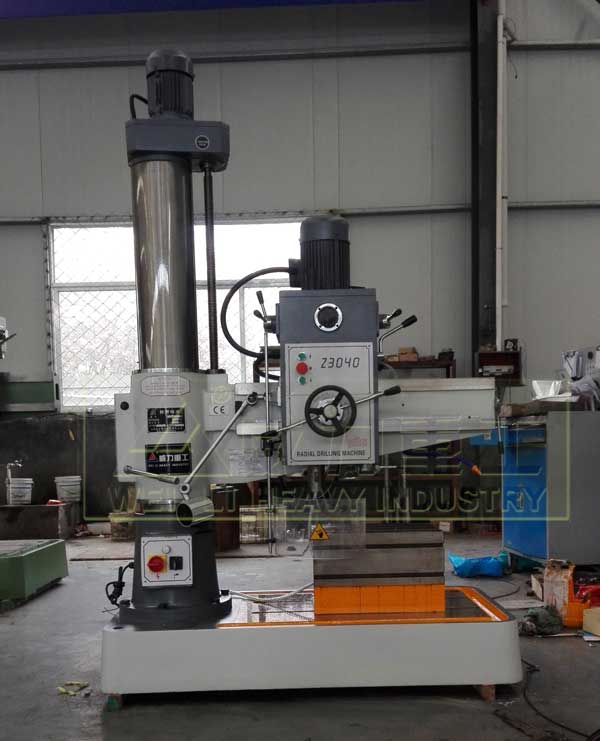

Z3040X10搖臂鉆床

　　1.立柱的松開控制：當需要搖臂繞內立柱轉動時，應先按SBl按鈕，接觸器KH4線圈獲電動作，電動機M4啟動運轉，并通過齒式離合器拖動齒輪式油泵旋轉，送出高壓油經一定油路系統和傳動機構將外立柱松開，然后松開SBl按鈕，接觸器KM4線圈斷電釋放，電動機M4斷電停轉，即可推動ZQ3040X10搖臂鉆床搖臂和外立柱繞內立柱轉動。



　　2.立柱的夾緊控制：當ZQ3040X10搖臂鉆床搖臂轉動到所需要的位置時，再按SB2按鈕，接觸器IM5線圈獲電動作，其主觸頭閉合，電動機M4啟動并反轉，在液壓系統推動下，將外立柱夾緊;然后松開SB2按鈕，接觸器KM5線圈斷電釋放，電動機M4斷電停轉。立柱的整個放松一一轉動一一夾緊過程結束。
