雙立柱搖臂鉆床鉆孔原理
搖臂鉆床有雙立柱和單立柱之分，從字面上理解，單立柱搖臂鉆床的立柱是單層的，雙立柱搖臂鉆床的立柱是雙層的。具體來說，單立柱搖臂鉆床只有一個立柱，當搖臂轉動的時候也不會與立柱發生直接摩擦，因而在轉動的時候會比較費力一點。雙立柱搖臂鉆床是由內衛兩根立柱組合成的，內外立柱之間有軸承，外立柱與搖臂上又都有鍵槽，這樣就很大程度的降低了與立柱間的摩擦，故而在轉動時不那么費勁。下面介紹雙立柱搖臂鉆床鉆孔原理。

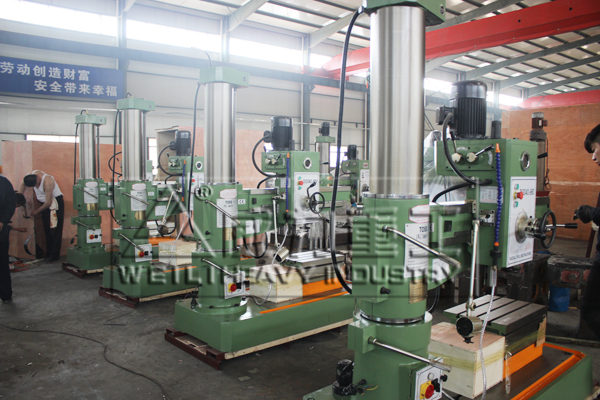

機械40搖臂鉆床（雙立柱）
搖臂鉆床一般由、電機、旋轉手輪、立柱、操作臺等部件組成。立柱分為內立柱和外立柱，外立柱套固定在底盤上，內立柱固定在底盤內，外立柱套在內柱上，操作臺固定在內立柱上，并進行圓周旋轉。
搖臂的一端在內立柱一端進行固定，借助立柱的作用力，搖臂可沿內立柱垂直運動。松開固定件，搖臂繞內立柱可圓周運動同時鉆夾頭與搖臂是一個整體。
鉆夾頭固定在立柱的一側，主軸安裝另一端，主軸與其他部件配合安裝，手柄帶動主軸運動，主軸與皮帶輪進行對接，電機動力帶動皮帶運行。
皮帶帶動主軸做圓周運動，為了能夠加工不同種類的零件。搖臂可在手柄的作用下沿內立柱上下運動。
操作臺在外立柱為中心進行圓周運動，這樣搖臂鉆可以能夠加工各種工件，提高效率。搖臂鉆床中主軸搖臂的垂直運動回轉運動為手動調整。
工件加工時，主軸旋轉為主運動，豎向運動為進給運動，即通過手柄和部件做環繞運動。
說白了，搖臂鉆床立柱的內部結構原理是杠桿作用。夾緊時是靠外柱和內柱的斜面夾緊的松開時地殼里面的叉子根據液壓把外柱翹起來外柱和內柱靠滾柱接觸能夠來回移動如果地殼里面的叉子沒起來或起來的少松開時就沉用時間長了外柱下沉松開時也沉不知道你明白了沒有。
