z3050搖臂鉆機床潤滑圖
定期給機床潤滑保養是延長機器使用壽命的前提,
Z3050搖臂鉆床是鉆攻主要設備,本機正常工作時需要定期進行潤滑,Z3050搖臂鉆床潤滑方式有三種即自動潤滑、人工潤滑和油箱的注油排油。

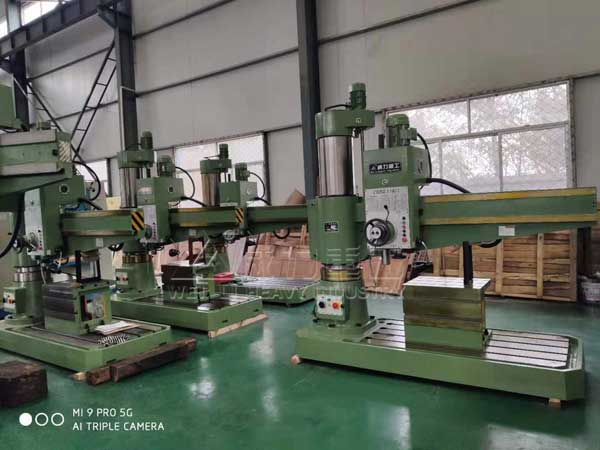

z3050搖臂鉆床車間現貨圖
1、自動潤滑
(1)摩擦片軸和剎車軸,由操縱閥低壓油路及裝在油泵上的定壓閥溢出的油供給潤滑。
(2)主軸箱上部的齒輪及軸承:飛濺潤滑。
(3)進給機構的蝸桿及蝸輪:主軸箱下部油箱的油,通過浸在油中的蝸輪將油帶到各部,使其得到潤滑。
(4)升降機構減速箱:飛濺潤滑。
|
序號 |
潤滑部位 |
潤滑油牌號 |
潤滑周期 |
備注 |
|
1 |
外柱 |
40號機械油 |
經常保持有油 |
|
|
2 |
變速箱下油池 |
20號機械油 |
三個月?lián)Q油一次 |
打開變速箱前蓋注油 |
|
3 |
主軸花鍵 |
20號機械油 |
每班加油一次 |
不要注油太多 |
|
4 |
變速箱上油池 |
20號機械油 |
三個月?lián)Q油一次 |
打開變速箱頂蓋注油 |
|
5 |
主軸上下軸承 |
2號鈣基潤滑脂 |
每月加油一次 |
打開變速箱前蓋注油 |
|
6 |
微動蝸桿 |
20號機械油 |
每班加油一次 |
不要注油太多 |
|
7 |
搖臂導軌 |
40號機械油 |
經常保持有油 |
|
|
8 |
夾緊油泵油池 |
10號機械油 |
三個月?lián)Q油一次 |
打開電器箱門注油 |
|
9 |
搖臂升降絲杠 |
40號機械油 |
每班加油一次 |
不要注油太多 |
|
10 |
搖臂升降機構油池 |
20號機械油 |
三個月?lián)Q油一次 |
擰下螺堵注油 |
2、人工潤滑

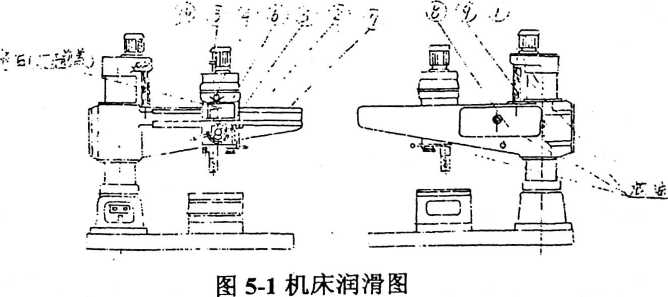

(1)搖臂導軌,外柱微調蝸輪,主軸花鍵及絲杠,用油壺或油輪按圖5-1要求進行潤滑。(潤滑主軸時,可將主軸罩上的小蓋打開,注入少量的潤滑油,不要注入太多。)
(1)主軸軸承:按圖5-1要求進行潤滑.
3、油箱的注油及排油
按圖5-1要求進行。操作者必須經常檢查z3050搖臂鉆各部指示油標的油位,最高不得超過油標的中心,主軸箱上油箱放油,主軸上軸承注油及下油箱注油均需取下前蓋。
以上是介紹的z3050搖臂鉆的潤滑保養,在這里還需要提醒大家,每個部位換油、加油的時間也是有規定的,例如搖臂升降機構需要三個月?lián)Q油一次,因此需要操作員一定按照保養說明書去進行潤滑保養,這樣才能保證Z3050搖臂鉆床使用更久,故障也會盡可能減少。
