數控平面鉆床工作原理是怎樣的？
數控平面鉆床主要用于建筑、橋梁、鐵塔等鋼結構行業中的板類工件的鉆孔加工，也可用于鍋爐、石化行業的管板鉆孔、折流板鉆孔和圓形法蘭鉆孔加工；本機床為柔性數控機床，可適應多品種批量生產。下面為大家介紹數控平面鉆床工作原理。

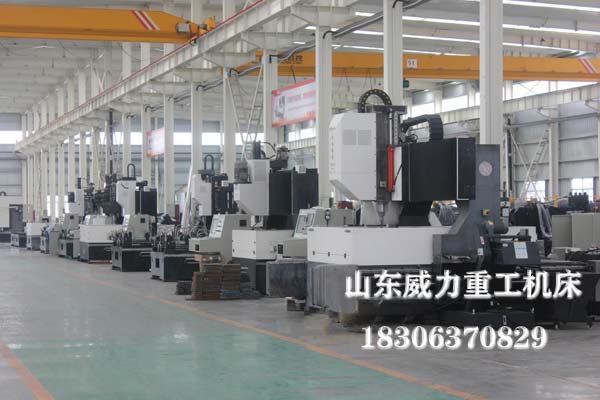

數控平面鉆床車間實物圖
(1)將編制好的加工程序通過操作面板上的鍵盤或輸入機將數字信息輸送給數控裝置。
(2)數控裝置將所接收的信號進行一系列處理后，再將處理結果以脈沖信號形式進行分配：一是向進給伺服系統發出進給等執行命令，二是向可編程序控制器發出S，M，T等指令信號。
(3)可編程序控制器接到S，M，T等指令信號后，即控制數控平面鉆床主體立即執行這些指令，并將機床主體執行的情況實時反饋給數控裝置。
(4)伺服系統接到進給執行命令后，立即驅動數控平面鉆床主體的各坐標軸(進給機構)嚴格按照指令要求準確進行位移，自動完成工件的加工。
(5)在各坐標軸位移過程中，檢測反饋裝置將位移的實測值迅速反饋給數控裝置，以便與指令值進行比較，然后以極快的速度向伺服系統發出補償執行指令，直到實測值與指令值吻合為止。
(6)在各坐標軸位移過程中，如發生“超程”現象，其限位裝置即可向可編程序控制器或直接向數控裝置發出某些坐標軸超程的信號，數控系統則一方面通過顯示器發出報警信號，另一方面則向進給伺服系統發出停止執行命令，以實施超程保護。
山東威力重工機床有限公司設計生產的數控平面鉆床為龍門式移動數控鉆床。主要有床身工作臺、移動式龍門、縱向溜板、鉆削動力頭、自動排屑器和循環冷卻裝置、液壓系統和電氣系統等組成。本機能自動、準確、快速定位，自動完成鉆孔加工工序，大大提高了鉆孔加工精度和速度，同時避免了因人工定位與鉆孔誤差所造成的工件返修或報廢的可能。
